UPS不间断电源是能够解决市电停电、电压过高或过低、浪涌、谐波失真等电网污染问题的电力电气设备。主要用户单台计算机、计算机网络系统或其他电力电子设备提供稳定、不间断的电力供应。本期,上海华馗电力高级机电工程师,针对许多用户及初级机电工程师对《UPS不间断电源接线方式》的疑问,进行详细解答,旨意帮助用户及初级机电工程师更好地安装UPS不间断电源进行使用。
五种UPS不间断电源接线技巧
1、热备份式冗余

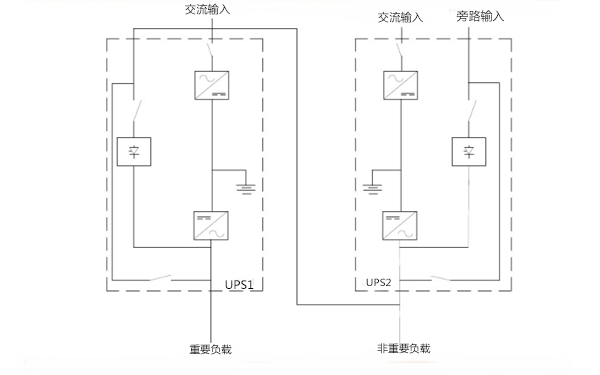

图:热备份式冗余
连接方法:把UPS不间断电源2的交流输出连接到UPS不间断电源1输出端子;
优点:
1、可引入两路不同的市电;
2、UPS不间断电源主交流输入出现故障时,UPS不间断电源2仍可保证UPS不间断电源1所接负载的正常工作。
缺点:
1、无法对电源系统进行扩容;
2、两台容量不同的UPS不间断电源相联,只能按最小的UPS不间断电源容量输出。
2、增容和冗余的并联连接

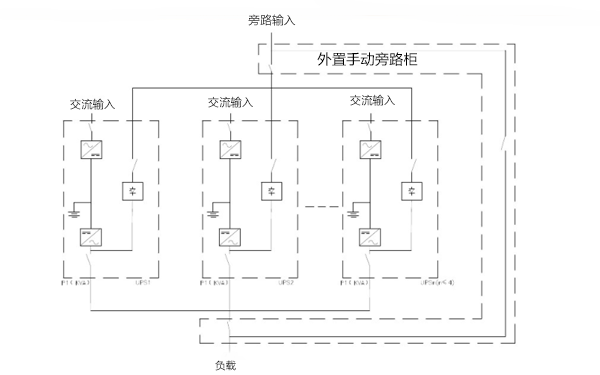

图:增容和冗余的并联连接
优点:
1、电源系统扩容方便;
2、单台UPS不间断电源主机出现故障时,其他主机仍可担负起所接负载的工作;
3、节省设备投资;
缺点:
1、并联的主机越多,单台主机的带载能力就越低。
3、两台UPS组成的模块化冗余并联

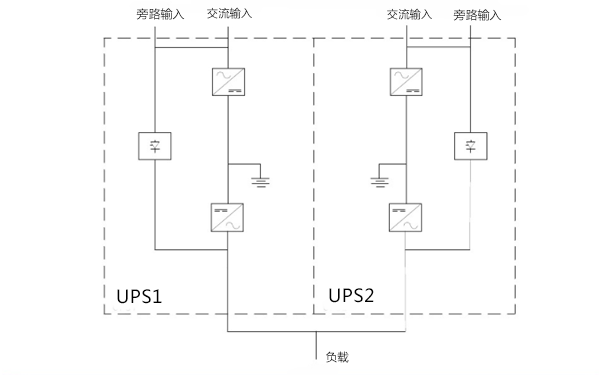

图:两台UPS组成的模块化冗余并联
优点:
1、互为主备、提高供电可靠性;
2、便于设备的维护;
3、便于电源系统的在扩容。
缺点:
1、并联的主机越多,单台主机的带载能力就越低;
4、两台UPS组成的模块化冗余并联(公用电池)

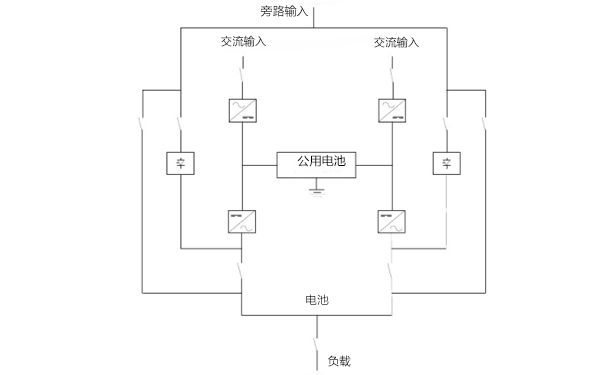

图:两台UPS组成的模块化冗余并联(公用电池)
优点:
1、互为主备、提高供电可靠性;
2、便于设备的维护;
3、便于电源系统的在扩容。
缺点:
1、并联的主机越多,单台主机的带载能力就越低;
2、蓄电池的放电时间减半。
5、具有静态转换开关和同步模块的冗余配置

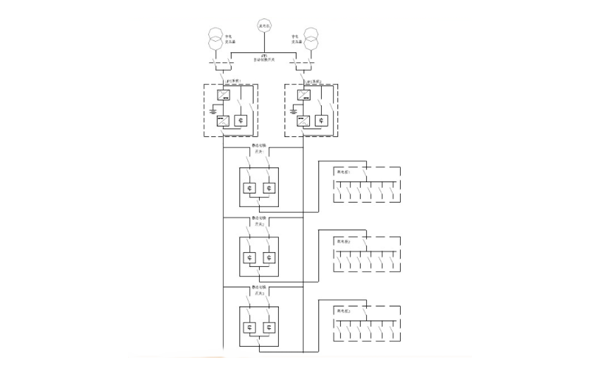

图:具有静态转换开关和同步模块的冗余配置
优点:
1、两套UPS不间断电源独立工作,互不干扰;
2、便于设备的维护;
3、便于电源系统的扩容。
缺点:
1、系统扩容的投资较大。
综上所述,不同的接线方式存在着不同的优点及缺点,对于本文5种《UPS不间断电源接线方式》存在疑问,或对上海华馗电力UPS不间断电源设备感兴趣者,请联系上海华馗电力相关工作人员。作为航天柏克上海营销服务中心,上海华馗电力拥有多年UPS电源选配及实施的丰富经验。上海华馗电力将持续在改善电能质量问题上发力,我们希望和设计院、业主单位以及机电集成商一起,共建一个良好的供电环境。
