上海华馗电力高级机电工程师讲解：UPS电源种类

UPS电源是一种含有储能装置，以逆变器为主要组成部分的恒压恒频的不间断电源，主要功能是能提供连续的优质电力供应，保障IT设备和数据安装，改善局部电网质量。按工作频率分为高频和工频及模块化UPS电源，今天，上海华馗电力高级机电工程师将带领大家深入了解上海华馗电力航天柏克UPS电源。



一、上海华馗电力高频在线式UPS电源



上海华馗电力高频在线式UPS电源分为：HTT、HTS、HS三种型号。

HTT系列三进三出UPS电源，单机功率10kVA~500kVA，采用双转换纯在线式的架构，是有效解决所有电源问题的架构设计。

HTS系列三进单出UPS电源，单机功率10kVA~20kVA，采用双转换纯在线式架构，是有效解决所有电源问题的架构设计，对电网出现：断电、市电电压过高或过低等提供良好的解决方案，为用户负载提供安全可靠的电源保障。

HS系列单进单出UPS电源，单机功率1kVA~10kVA，采用DSP数字化控制技术及高频控制技术，体积小，重量轻，工作效率高；零转换设计与纯正弦波输出技术确保HS系列广泛适用于各类负载。

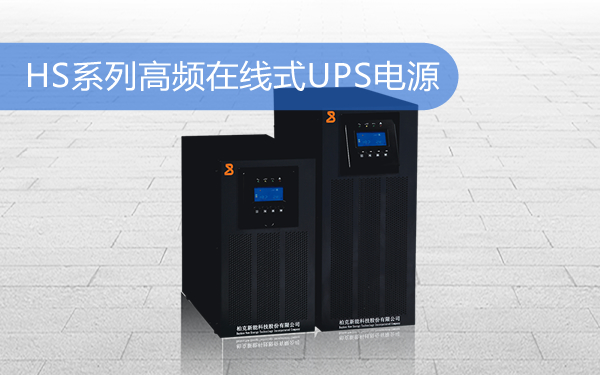

图：HS系列单进单出高频在线式UPS电源产品图

高频在线式UPS电源特点



1、高可用性

采用N+X冗余并机设计，最多可实现4台并联，LED+LCD大屏幕液晶触摸显示功能，人机交流友好，具有ECO节能工作模式及标配RS232、RS485、干接点、SNMP卡接口，实现电脑远程监控，无人值守。

2、环境适应力强

电路板采用三防工艺，主机防护等级达IP31，同时，具有宽输入范围，及配置防尘网，使电源适应于较为恶劣的环境下。

3、智能控制

采用双DSP+双CPLD 全数字化精准运算控制，输入功率因数高达0.99，整机效率≥96%。设备体积小、重量轻。


二、上海华馗电力工频在线式UPS电源



上海华馗电力工频在线式UPS电源分为：CHP3000、MP3100、MP1100三种型号。


CHP3000系列三进三出UPS电源，容量涵盖10kVA~800kVA；具有语音报警功能；UPS、ECO（经济运行模式）、EPS等三种工作模式选择；


MP3100系列三进单出UPS电源，单机功率6kVA~120kVA；四层电路板设计，采用高精度SMD元件与工艺；第六代低损耗大功率IGBT静态开关；DSP全数字化控制技术，成就了柏克UPS电源系列产品的卓越品质。


MP1100系列单进单出UPS电源，容量涵盖1kVA~30kVA；采用DSP数字化控制技术，高速微处理器（MCU）、可编程逻辑器件（CPLD）、第六代低损耗大功率IGBT和静态开关扛鼎演绎了数字时代的经典传奇，容量大、可靠性高、性能稳定。

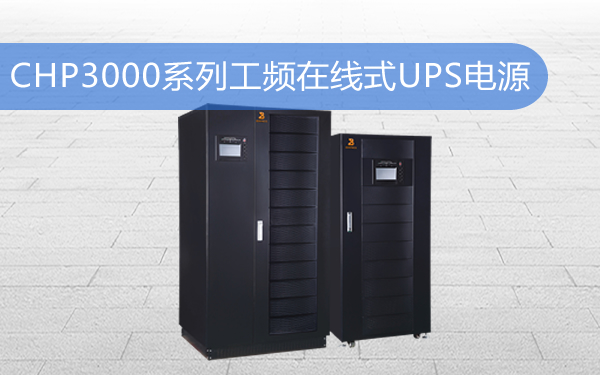

图:CHP3000系列工频在线式UPS电源产品图

工频在线式UPS电源特点



1、全数字化控制技术

智能的软件控制系统；

双CPLD处理；

超强数字控制能力；在数字电路模式下，高速微控制器和可编程逻辑器件对电路控制、参数设定和运行管理更加完美，自检和自侦测功能更加强大。

2、高精度SMD技术

采用精度SMD技术，既省空间，又彻底消除传统UPS电路中的限制，便于提高集成电路的安全运行，同时提高可靠性和运行精度；既高温、准确度高、滤波性能极好，整机性能更加稳定，更牢固耐用，使用寿命增加了80%。

3、优越的负载特性

完全满足从0到100%负载的跃变，而无需切换到旁路，并保护输出稳定可靠。

4、完善的保护功能

具有优异的输入输出过欠压保护、输入浪涌捉住、相序保护、电池过充过放保护、输出过载短路保护、温度过高保护等多种系统保护和报警功能。

5、个性化的设置

可根据用户用电要求对UPS进行工作状态设置，用户可选UPS工作模式、ECO节能工作模式、EPS工作模式。


三、上海华馗电力模块化UPS电源



上海华馗电力模块化UPS电源分为：BKH-M1，BKH-M2，BKH-M3，BKH-M4，BKH-M5五种型号。

BKH-M1系列模块化UPS电源，功率范围10kVA-120kVA，可以实现单单，三单，三三，单三四种制式高性价比不间断电源。；

BKH-M2系列模块化UPS电源，功率范围20kVA-200kVA；

BKH-M3系列模块化UPS电源，功率范围30kVA-300kVA；

BKH-M4系列模块化UPS电源，功率范围40kVA-520kVA；

BKH-M5系列模块化UPS电源，功率范围50kVA-600kVA。

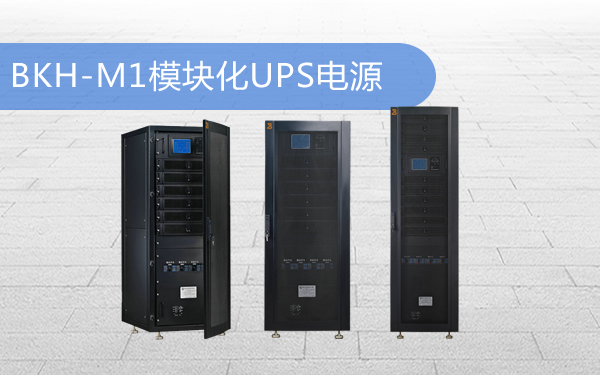

图：BKH-M1系列模块化UPS电源产品图

模块化UPS电源采用双DSP+双CPLD处理 ，支持无旁路模块运行，输出稳压精度高，提供了控制的灵活性和稳定度，同时整机无单点故障。可根据客户负载需要进行灵活配置，支持4台机柜并联，具备2.4MVA的生产能力，各项指标均达到模块化UPS电源标准YD/T2165-2010的 I 类标准。


模块化UPS电源特点



1、环境高可用性

提供1类电能质量及0毫秒响应时间；

纯在线式双变换技术架构，支持N+X冗余方式，为负载提供卓越的供电品质保护；

全面的负载适应性，可带马达等电感性、单独容性、阻性及混合性负载；

单、双电源供电系统、主机柜配输入、输出及手动维修旁路开关；

标配RS232、RS485、干接点信号接口，SNMP远程通讯端口；

30-50节超强电池电压可调范围，减少放电频度，保护电池容量；

125%负载可持续10min，输出零中断，让负载高枕无忧；

可蓄电池冷启动，最低1：1匹配发电机供电；

系统输入、输出端内置C级防雷装置；

采用模块防尘设计，IP30防护等级，可在恶劣环境中使用。

2、高效节能，提高能效

效率高达96%，输入功率因素≈1，输入电流谐波＜3%；输出稳压精度：±1%；

100%带不平衡负载能力≤0.3%，输出电压失真度极低≤2%；

所有电路板均采用三防工艺，可防潮、防盐碱和防化学挥发性气体腐蚀等危害。

3、简洁，维护便利

LCD触摸液晶屏，数据监测、参数设置操作方便；

整机正面维护，上下进线方式，管理方便，自带脚轮，随需移动；

功率模块、监控模块均可热插拔，在线维护方便；

智能化电池管理，限流恒压充电，均充，浮充+涓流四段式充电，有效延长电池使用期30%；

前门置过滤网保持UPS电源机内清洁。


上述是对上海华馗电力航天柏克UPS电源种类作了归类，若存在疑问，或对上海华馗电力航天柏克UPS电源产品感兴趣者，请联系相关工作人员，更多资讯，请关注下一期内容。
