华馗电力高级机电工程师详谈：手术室UPS电源的应用

手术室是为病人提供手术及抢救的场所，是医院的重要技术部门；为满足器官移植、心脏、血管、人工关节置换等手术所需的高度无菌环境，洁净手术室对供电系统提出高要求，为保障手术成功提供重要的环境支持及避免发生医疗事故及重大损失，因此，需要采取各种措施保证医院用电安全，手术室用电安全。本文通过分析手术室内仪器和用电特性及停电影响，提出电力保障措施，保障手术室电力供应需求。

一、手术室供电要求

手术室作为医院的特殊应用部门对供电的质量要求更加严格，用电方式更加复杂、安全、可靠，因此手术室必须具有防断电措施，重要设备须配置UPS电源，同时具备防漏电措施，以防微小漏电电流，造成严重的医疗事故。

根据《建筑物电气装置》特殊装置或场所要求，医院场所规定，手术室电源级别≤0.5s级，包括0s级、0.15s级、0.5s级。对于0s级应急电源必须使用不间断电源UPS供电，0.15S级、0.5s级使用切换时间小于相应级别的自动转换开环切换两路市电。UPS不间断电源设备可满足电源切换时段短（0.5~15s）及短时间停电要求。

二、手术室UPS不间断电源设备供电方式

手术室的电气设计一般有两种方式：分布式和集中式，分布式适用于中小型手术室，是比较常用的方式。

特点：

1、供电可靠性较高、UPS电源发生故障的情况影响面小，但维护工作量大，对手术室影响大。

2、占用手术室的有效面积，且需要很好地解决分散点的UPS电源通风及降温问题。

集中式是规模较大的手术部采用的方式，特点

1、可靠性高、经济性好、维护管理方便、基本不对手术室产生影响。

2、UPS电源设一组或多组系统供电，每组承担一部分负载，可减少或故障时的影响面。

3、n+1方式的冗余并联是UPS电源系统，可靠性极高，当一台UPS电源设备维修或故障时，另一台仍可持续供电不受影响。

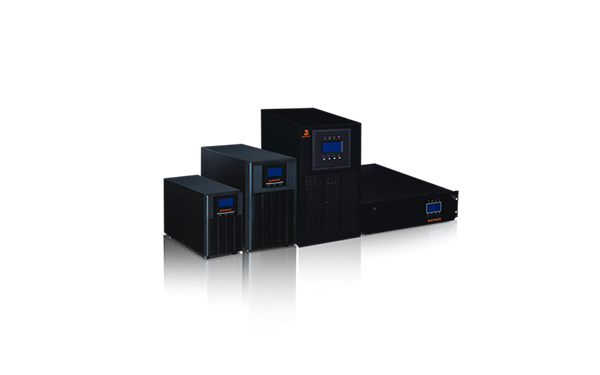

图：上海华馗电力手术室高频UPS电源

三、医院手术室UPS不间断电源设备

手术室是医院中供配电要求最高的场所之一，《综合医院设计规范》明确，规定手术室属于2类场所，级“需要与患者体内接触以及电源中断危及患者生命的电气装置工作场所”，故障情况下断电自动给付时间应不小于0.5秒，即停电时间小于0.5s。

针对手术室的供电要求，上海华馗电力旗下航天柏克高频UPS不间断电源设备完全可满足手术室供电需求；上海华馗电力航天柏克高频UPS电源采用双DSP+双CPLD 全数字化精准运算控制，输入、输出电气指标高、谐波小、整机效率高达96%，瞬间响应恢复时间小于20ms，运行稳定可靠；采用双转换纯在线式架构，体积小、重量轻，对电网出现：断电、市电电压过高或过低等提供良好的解决方案，为医院手术室提供安全可靠的电源保障。
