华馗电力高级机电工程师详解：什么是电力UPS不间断电源

电力UPS不间断电源是专为发电厂、变电站等电力行业设计，将自备直流屏的220V、110V直流电逆变成AC 220V/380V 50Hz纯正弦波输出，供DCS、监控系统、自动化仪表，调度通信系统、微机系统等需要交流电的核心设备使用的UPS不间断电源。

电力UPS不间断电源工作原理

市电正常时，交流电经过隔离、整流滤波后通过逆变器提供稳定的交流电源给负载供电；若交流电输入异常或断电时，则由直流屏经逆止二极管供出直流电，逆变后输出给负载使用。当直流屏欠压或断电时，静态开并切换到交流旁路供电 。

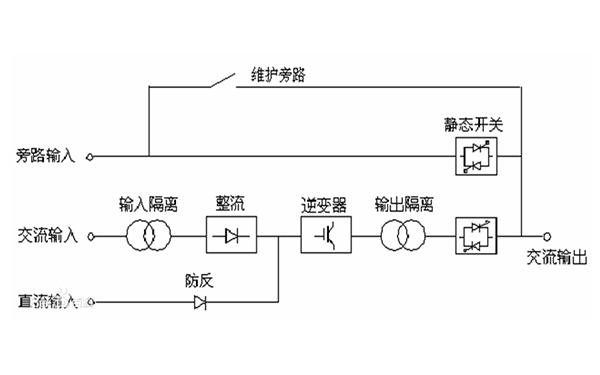

电力UPS不间断电源工作原理图

电力UPS不间断电源的作用

电力UPS专用电源采用1+1的冗余供电系统，针对电力系统应用负载及环境，运用先进技术制造的工业级交流保护电源，能够充分满足电力DCS系统等负载对供电可靠性的要求。

优点：

1、为电力行业量身定制的专业型UPS，适应电力行业内部的恶劣电网环境，既满足了电力行业的负载需求，又可以让用户不必再为负载的三相不平衡而烦恼。

2、1+1冗余并联的工作方式，满足电力行业用户对UPS高可靠性指标的极限需要。

3、 选配旁路隔离变压器，实现输入与输出的完全隔离，并可保证输出的零地电压<1V。

4、丰富的干接点监控信号，可纳入电厂自身的DCS监控系统；出现问题，及时上报，便于值班人员对UPS不间断电源设备进行实时监控。

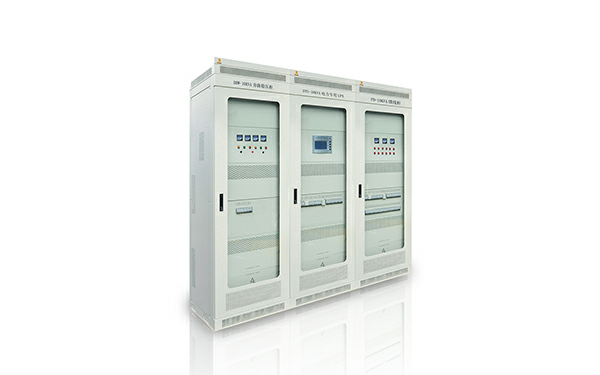

图：上海华馗电力UPS不间断电源产品图

电力UPS不间断电源与电力直流操作电源系统一起，组成发电厂、变电站的专用不间断电源，向微机，通讯，载波，事故照明及其它不能停电的设备供电。若对本文《什么是电力UPS不间断电源》存在疑问，或对上海华馗电力电源产品感兴趣者，请与工作人员联系。
