华馗电力高级机电工程师讲述：电厂UPS交流不间断电源

电力UPS交流不间断电源是专为发电厂、变电站等电力行业设计，一般带单相负载，将市电整流、再你变成220V纯正弦波输出或在市电故障时利用蓄电池组输出的直流电你变成220V纯正弦波输出，供DCS、监控系统、自动化仪表、调度通信系统、微机系统等需要交流电的核心设备使用的电源。

电厂UPS交流不间断电源应用

电厂专用UPS交流不间断电源大多数为三相输入、单相输出的中功率UPS不间断电源；因为电厂的负载大多数为单相负载，所以其配电线路简单、维护方便。三进单出UPS电源，其内部电路为纯单相设计，主要表现在逆变器为单相输出，多为三进三出UPS不间断电源加上三进单出的逆变器改造而成，容易产生的问题有：

1、在输出端增加了三进单出的变压器，降低了整机效率（3%~5%）；

2、三进单出的变压器仍然具有1/3的不平衡电流，造成UPS不间断电源科荣容量的下降，因此必须使用更高视在功率的UPS不间断电源主机，通常为额定输出容量的两倍，利用率降低；

3、增大主机的尺寸和占地面积，提高购置成本，因此在实际应用选型中，应尽可能选择真正的三进单出UPS不间断电源。

为提高供电的可靠性，电厂中通常采用两台UPS组成1+1冗余系统为负载供电，并配置之以隔离变压器、交流电压调节作为旁路电源输入。

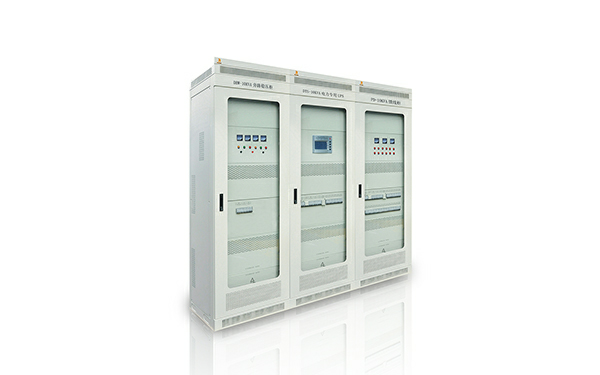

图：上海华馗电力电厂UPS交流不间断电源产品

电厂UPS交流不间断电源供电系统

电厂对供电质量要求很高，为确保对负载供电的万无一失，常需要采用以下几种具有“容错”功能的容易供电系统：

1、热备份冗余供电系统；从主机-从机型；UPS不间断电源的交流旁路连接到从机UPS不间断电源的逆变器电源输出端，万一主机UPS不间断电源出故障，可改由从机UPS不间断电源带载，这种冗余工作方式由于没有“扩容”功能和可能出现4ms的供电中断，对供电设备的要求比较大，其应用范围有限。

2、利用双机冗余供电系统；通过将两台具有相同功率的UPS不间断电源输出置于同幅度、同相位和同频率的状态而直接并联起来。正常工作时间、由两台UPS不间断电源承担1/2负载电流，万一其中一台UPS不间断电源出现故障，则由剩下的一台UPS不间断电源来承担全部负载；这种并机系统的平均故障工作时间是单机UPS不间断电源的7~8倍，从而大大提高了系统的可靠性。


本文主要讲述了《电厂UPS交流不间断电源》，若有对本文存在疑问，或对上海华馗电力电厂UPS交流不间断电源产品感兴趣者，请与上海华馗电力工作人员取得联系。
