上海华馗电力机电工程师讲解：电力UPS不间断电源与机房UPS不间断电源的不同之处

对于电力UPS不间断电源与机房UPS不间断电源，有很多用户都不太了解；因此，上海华馗电力高级机电工程师将针对《电力UPS不间断电源与机房UPS不间断的不同之处》展开详细讲述及对比。

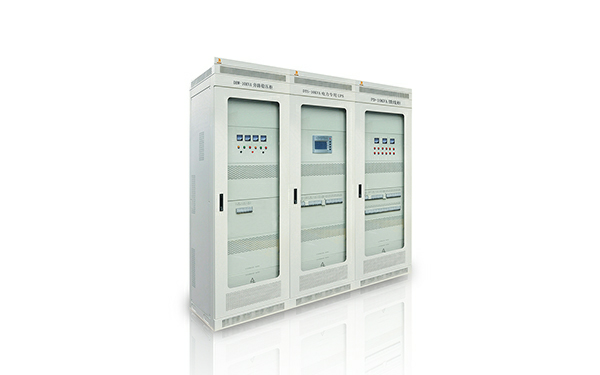

图：上海华馗电力专用UPS不间断电源

一、工作原理

电力UPS不间断电源工作原理：

市电正常时，单相220V（或三相380V）经过隔离、整流滤波后通过逆变器给负载供 电；若交流电网输入异常或断电时，则由电力系统后备的直流屏经逆止二极管逆变供电，当直流屏欠压或断电时，静态开关切换到旁路供电；市电恢复正常时，自动切换到市电逆变供电。

机房UPS不间断电源工作原理

当市电输入正常时，UPS不间断电源将市电稳压后供应给负载使用，此时的UPS不间断电源设备就是一台交流式电稳压器，同时它还向机内电池充电；当市电中断（事故停电）时， UPS 立即将电池的直流电能，通过逆变器切换转换的方法向负载继续供应220V交流电，使负载维持正常工作并保护负载软、硬件不受损坏。

二、不同之处

1、电力专用UPS不间断电源自身不带蓄电池组，直接使用直流屏母线上挂的电池组，因此电力UPS不间断电源可不设充电器。机房UPS不间断电源标准机自身配置蓄电池，带有充电部分。

2、因直流屏的电池母线有对地绝缘检测，所以电力UPS不间断电源的输入/输出必须有隔离变压器。

3、电力专用UPS不间断电源的外型尺寸一般为800*600*2260的标准电力柜，从外部透过玻璃门可以看到内部开关和指示灯的状态。输出馈线回路数及容量等。不同的类型的机房UPS不间断电源外型尺寸不一样。

4、电力专用UPS不间断电源一般都由电力UPS主机、旁路稳压柜、输出馈线柜等三部分组屏供货。机房UPS不间断电源由整流器、蓄电池、逆变器、静态开关等部分组成，具有稳压稳频作用。

5、由于电厂的DCS系统负载大多数为单相负载，单相负载配电线路简单、维护方便。因此电力专用UPS大多输出单相220V，容量一般在80kVA范围之内。机房UPS不间断电源分为后备式、在线式、在线互动式，容量在1kVA~800kVA不等，同时可并联至2.4MVA使用。

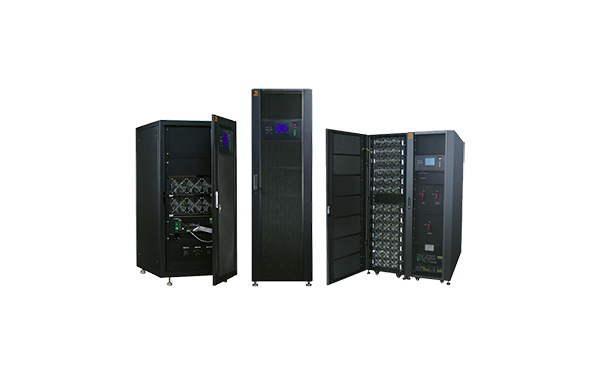

图：上海华馗电力机房模块化UPS不间断电源

三、电力专用UPS不间断电源特点

1、为电力行业量身定制的专业型UPS不间断电源，适应电力行业内部的恶劣电网环境，满足了电力行业的负载需求，还能让用户不必再为负载的三相不平衡而烦恼。

2、1+1冗余并联的工作方式，让供电系统再增加一把安全锁，满足电力行业用户对UPS不间断电源高可靠性指标的极限需要。

3、充分利用电力行业的220V/110V大容量电池组，可最大限度的延长UPS不间断电源的后备时间，并节省电池组的安装空间和前期投资。

4、选配旁路隔离变压器，实现输入与输出的完全隔离，并可保证输出的零地电压<1V。

5、丰富的干接点监控信号，可纳入电厂自身的DCS监控系统；出现问题，及时上报，便于值班人员对UPS电源的实时监控。

四、应用场合

电力UPS不间断电源，顾名思义是专用于发电厂、变电站、配电所等电力发展场合的。机房UPS不间断电源广泛使用于中小型企业、数据中心、医疗行业、学校、交通、金融、银行等行业领域数据机房中。

总之，电力UPS不间断电源是专为电力行业设计的，以消除市电电网的干扰，满足应用系统需要主用交流电源的需求。机房UPS不间断电源是为计算机及网络电子设备提供纯净的电力供应。另外，若对本文存在疑问，或对上海华馗电力电力UPS不间断电源设备或机房UPS不间断电源设备感兴趣者，请联系上海华馗电力工作人员。
