华馗电力高级机电工程师解答：UPS不间断电源设计标准

UPS不间断电源设备是当停电时能够接替市电持续供应电力的设备，它的动力来自于电池组，由于电子元器件反应速度快，停电的瞬间在4~8毫秒内或无中断时间继续供应电力。那么对于电源设计师来说，UPS不间断电源设备设计标准有哪些呢？下面，小编邀请到上海华馗电力高级机电工程师为大家详细讲述《UPS不间断电源设计标准》。

一、技术性能设计标准和功能标准

1、性能标准

（1）交流输入电压：AC380V±10%；交流输入频率：50Hz±5%；

（2）输出电压精度：AC220；输出效率≥90%；输出波形：正弦波；过载能力125%额定值时可维持10min，150%额定值时可维持1min，200%额定值时可维持20s；

2、功能要求

（1）UPS不间断电源设备应防止负荷及外部短路的限流保护，最大电流调节值应小于额定负荷的150%；

（2）UPS不间断电源设备交流电源输入回路中应由涌流抑制措施；

（3）UPS不间断电源的所有部件的功能均应满足长期额定输出的要求；

（4）UPS不间断电商园设备面上应设有各种运行的故障显示：如运行显示、面板报警显示等。


二、UPS不间断电源安全设计

对UPS不间断电源的结构进行合理设计是实现安全的重要途径，对电击、能量危险、着火危险、机械危险和热的危险的防护均与正确的结构设计有密切的关系。

为保护操作人员，防止其遭受因故障而引起的电击，通常需配备两级保护、基本绝缘+保护接地、双重绝缘或加强绝缘。

1、保护接地措施

（1）保护接地导线若是绝缘，则与UPS不间断电源上保护接地端子连接的接地线应使用绿黄双色线，但接地编织线可以是透明的。

（2）保护接地导线上不能串接开关或熔断器；

（3）保护接地端子应使用合适的金属，并同试单的电镀或涂覆处理，使与保护端子连接的金属与保护接地端子之间的电化学位<0.6，已达到腐蚀目的；

（4）接地端子与需要接地的零部件之间的连接电阻应<0.1Ω；

2、隔离、屏蔽、保护

（1）应将带危险电压的零部件与SELV电路用接地的金属屏蔽层，或用双重绝缘或加强绝缘隔开；

（2）为防止UPS不间断电源的运动部件对操作人员造成伤害，应在非操作人员接触去安装风扇，或操作人员接触区安装的风扇的风夜使用网罩隔离，操作人员的手指接触不到运动部件；

（3）在危险电压电路工作的金属外壳电容器，若外壳未接地，应将其与操作人员接触去内部接地的导电零部件用附加绝缘隔离。

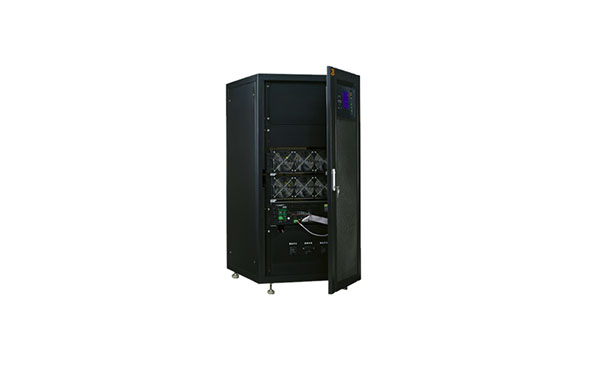

图：上海华馗电力模块化UPS不间断电源产品

三、UPS不间断电源设备要求

1、屏内所安装的元器件宜采用标准化元件和组件，装置结构模式由插件组成插箱或屏柜。装置中的插件应牢固、可靠，可更换屏体积包括所有安装在屏上的插件、插箱及单个组件应满足反震要求。所有元件应排列整齐，层次分明，便于运行、调试、维修和拆装，并留有足够的空间。

2、柜体下方应设有接地铜排和端子，接地铜排的规格25×4mm²，接地端子为压接型；

3、柜体防护等级IP30级，选用高强度钢组合结构，充分考虑散热的要求。屏柜应有良好的防电磁干扰的屏蔽功能；

4、UPS不间断电源交流输出中性线应与UPS不间断电源机壳绝缘；机壳与接地电缆相接。

5、散热：UPS不间断电源设备采用自然风冷或机械风冷方式，所有风扇应配检测设施，用于风扇故障报警；UPS不间断电源设备不能采用续定期清洗或更换的冷却空气过滤器；

6、可接近性和维修安全：所有进出线电缆接线应有设置在维修旁路开关间隔内，以保证当维修旁路投运时，逆变器、静态开关处于安全隔离状态。

7、蓄电池柜：蓄电池安装在柜内时，应保证设备检查和维护时的人身安全，金属支架应做防护电解液腐蚀处理。为方便检查和维护，支架最上面一层蓄电池高度不应超过1600mm，支架深度不应超过1000mm。阀控密封铅酸蓄电池之间应有不小于10mm的净距，以保证散热。蓄电池层间应有足够空间，以保证测量或更换蓄电池时的安全。

根据《民用建筑电气设计规范》，UPS不间断电源设备的选择，应按负荷性子、负荷容量、允许中断供电时间等要求确定，并应符合下列规定：

1、UPS不间断电源设备，宜用于容性和电阻性负载；

2、对电子计算机供电时，UPS不间断电源的装置额定输出功率应不大于计算机个设备额定功率总和的1.2倍，对其他用电设备供电时，其额定输出功率应为最大计算负荷的1.3倍；

3、蓄电池组容量应由用户根据具体工程允许中断供电时间的要求选定。

本文主要讲述《UPS不间断电源设计标准》，若对内容存在疑问或建议，请与工作人员联系。
