众说周知,UPS不间断电源是能够提供持续、稳定、不间断的电源供应的重要外部设备。可应急使用,防止突然断电而影响正常工作;及消除市电上的电涌、瞬间高电压、瞬间低电压、噪音等“电源九大污染问题”,改善电源质量,为系统提供高质量的电源。那么,对于UPS不间断电源设备的供电方式又有多少人了解呢?下面,华馗电力高级机电工程师将针对《UPS不间断电源供电方式》展开详细讲述,旨意使用户对UPS不间断电源有一定的了解,同时,在使用过程中可增加设备的可靠性。

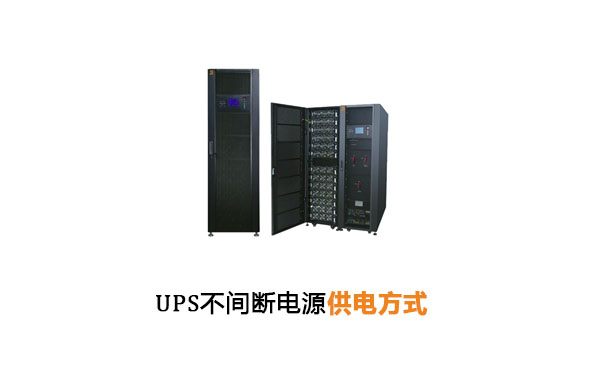

UPS不间断电源供电方式
分散式UPS不间断电源供电
分散式UPS不间断电源供电采用的设备容量都比较小,支持时间较短,适合用于一些办公区和控制室;
集中式UPS不间断电源供电
集中式UPS不间断电源供电适合一些要求支持时间较长和较大型的计算机网络机房等。根据用户确定采用哪种UPS不间断电源供电方式和容量。
集中分散相结合式UPS不间断电源供电
这种设置的UPS不间断电源容量的统计需由设计方与业主密切配合,并考虑所选UPS不间断电源设备的转换效率。尤其是功率较大时,UPS不间断电源转换效率非常重要,效率高就可节省初期投资和长期能源损耗的费用。
一般情况下,机房供电采用集中分散相结合的方式较多。正常情况下,市电通过UPS不间断电源稳频稳压后给计算机设备供电,保证计算机设备的电能质量;当市电停电时,后备电池通过UPS逆变后给计算机设备供电,保证计算机设备的电源。市电与UPS后备电池间通过静电转换开关切换,确保计算机设备无瞬间断电。

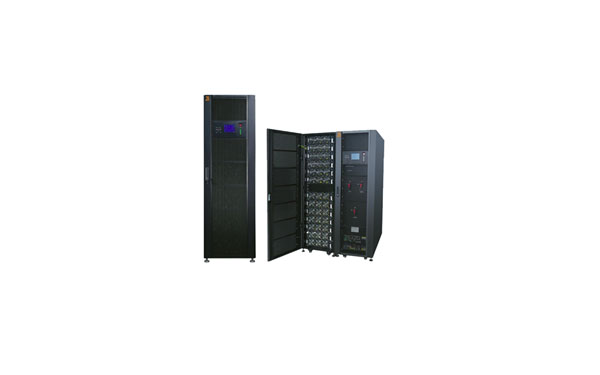

图:上海华馗电力模块化UPS不间断电源设备
UPS不间断电源接线方式
单机供电
单机供电时UPS不间断电源解决方案中最简单的一种,每一个分散地点交流供电系统容量多为6kVA以下,同时,各点交流负载独立地由一台UPS提供动力保护,市电通常就近采用插座输入。
模块并联供电
模块并联供电由机架、UPS功率模块、电池模块、配电系统组成,全部采用交流负载集中供电,由1台模块化并联UPS不间断电源供电,功率模块配置为N+1冗余,减少了MTTR,共用输入、输出、并联的电池系统、控制系统;模块化UPS不间断电源包括:机架、可并联功率模块、可并联电池模块、充电模块等,适合于中小型网络、服务器群、办公、仪表等应用场合。
双机主备冗余供电方式
UPS不间断电源处于旁路工作状态时,计算机等负载不受UPS不间断电源保护;此时,若发生交流电中断、过压等故障,就将造成计算机等负载电源供应中断或设备损坏。因此,可用一台UPS不间断电源的输出作为一台UPS不间断电源主机的静态旁路电源。
工作原理
1、正常时,计算机等负载的工作电源由UPS不间断电源主机的逆变器提供,备机处于空载运行状态;
2、主机故障,主机故障,主权转为旁路供电,此时备机的逆变器输出通过主机静态旁路开关供给计算机等负载电源。主机故障转为旁路在毫微秒的时间内完成,不会产生负载电源中断。
3、备机故障,备机故障,备机转为旁路。此时主权的静态旁路输入的不再是备机的逆变器输出,而是交流电经过备机的静态旁路开关供给,此时相当于生机单机工作。
4、主、备机同时故障,主、备机同时故障,主、备机同时转为旁路工作,交流电经过各机的静态旁路开关,再经过主机的静态旁路开关供给计算机等负载电源。另外,主、备机同时故障的可能性也是极小的。
优缺点
1、优点
安装方便、易于实现;只要主机具有独立的静态旁路输入口,就可以很容易地实现主、备机冗余工地啊;甚至是不同型号、不同品牌的UPS不间断电源,都可以很方便地组成双机冗余供电。可靠性高,系统调试时,主要讲主、备机的输出电压调整到一致即可。
2、缺点
在平时正常工作状态下,所有的负载全部有主机提供备机处于空载运行状态;长时间运行,会造成主、备机的老化程度不一样。
多机主备冗余供电方式
两台UPS不间断电源设备同时发生故障的概述几乎为零,因此在双机串联热备份的基础上,可发展一种更为合理、更为节省投资、更为可靠的多机主备冗余供电,这就是三级主备冗余供电。
工作原理
1、正常情况下,计算机负载电源由主机1和主机2分别承担,备机处于空载备用状态。
2、主机1故障,主机1转旁路,备机逆变器输出通过主机1的旁路开关给负载提供电源。
3、主机2故障,同主机1故障情况。
4、备机故障,相当于主机1和主机2分别单机工作。
1、优点
节省投资,避免单一故障点,增加可靠性。多机冗余供电,具有两路输出口,及时其中一路故障,另外扔有输出,因此,可保证有一半的负载正常工作。对于具有双路交流电输入的计算机或计算机系统也双机热备价时,采用多机冗余供电方式,完全可排除因电源故障而引起计算机系统工作中断的可能性。
本文主要从供电方式和接线方式两方面对《UPS不间断电源供电方式》展开说明,希望能通过本文,用户对UPS不间断电源设备原理有更加深入的了解,在使用中,能更加规范的使用UPS不间断电源设备,确保负载设备能正常运行。
