华馗电力高级机电工程师剖析：UPS不间断电源设备内部结构

UPS不间断电源设备是指能够提供持续、稳定、不间断的电源供应的重要外部设备；从原理上讲，时一种集数字和模拟电路，自动控制逆变器与免维护贮能装置于一体的电力电子设备；从功能上讲，时可以在市电出现异常时，有效地净化市电；市电突然中断时持续一定时间给负载设备供电，使您有充裕的时间应付；从用途上讲；可为信息采集、传送、处理、储能等各个环节，保障信息的安全性。

从结构上讲，UPS不间断电源设备由整流充电器、逆变器、旁路开关、蓄电池等部分组成；

整流充电器的作用：一是将交流电转化为直流电经过滤处理后提供给负载设备或是逆变器；二是为蓄电池起到一个充电电压的作用，如充电器；

逆变器的作用：逆变器是UPS不间断电源设备的核心，逆变器的性能好坏，对UPS不间断电源输出波形、效率、可靠性、瞬间响应、噪音、体积、重量等方面有着决定性的影响；同时，逆变器的性能的好坏决定了UPS不间断电源设备的性能好坏；

旁路开关的作用：为提高UPS不间断电源系统工作的可靠性而设置，能承受负载的瞬时过载或短路；当UPS不间断电源供电系统出现过载或短路故障时，UPS不间断电源将自动切换到旁路，以保护电源的逆变器不会因过载而损坏。

蓄电池的作用：在正常供电时，直流电源对蓄电池进行充电，贮存电能；当市电中断时，UPS不间断电源将储存在蓄电池中的能力输出直流电，维持逆变器的正常工作，保障机房能在断电情况下继续工作。

工作原理

市电正常为220V/380V时，直流主回路有直流电压，供给DC-AC交流逆变器，输出稳定的交流电压同时市电经整流后对电池充电。当市电欠压或突然掉电时，则由电池组通过隔离二极管开关向直流回路馈送电能。

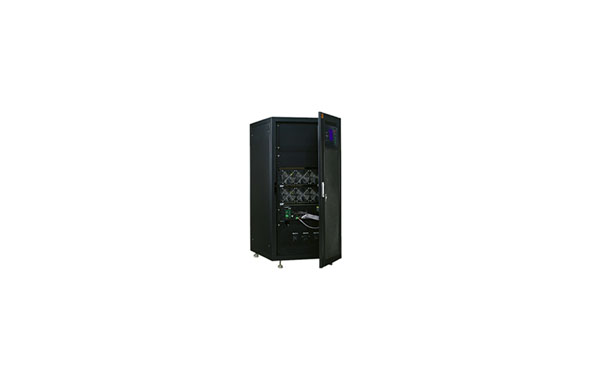

图：上海华馗电力UPS不间断电源

作用

一是应急使用，避免突然断电，影响用电设备的正常工作，造成负载设备损坏；

二是净化电源电压，消除市电上存在的电源污染，改善用电质量，为负载设备提供高质量的电源。

总而言之，UPS不间断电源不仅能提供不间断的交流电源，还具备对交流市电电源进行净化的功能，广泛应用于计算机机房、数据中心等场所，为数据网络设备、支撑系统、增值业务系统、网管系统等供电。若对本文《UPS不间断电源内部结构》存在疑问，或对上海华馗电力UPS不间断电源设备感兴趣者，请与上海华馗电力工作人员联系。
