华馗电力高级机电工程师解析：石化企业UPS不间断电源解决方法

石化企业具有高温、高压、易燃、易爆忒单，若重要装置的控制仪表突然停电，就可能会造成人员伤害、重要环境污染和较大经济损失；因此，在《石油化工仪表供电设计规范》规定，属于一级负荷中特别重要负荷。这类负荷当供电中断时，为确保安全停工处理事故，不致造成设备损坏和人身伤害事故，不致造成重要经济损失，需配置UPS不间断电源使用。

石化企业使用UPS不间断电源的重要性

石化企业使用UPS不间断电源设备，主要为仪表控制系统供电，只有UPS不间断电源安全、可靠、不间断运行，才能保证石化企业长周期地连续稳定生产；同时，不容忽视UPS不间断电源在设计、采购、施工中的重要影响，而埋下安全隐患；若在运行时，市电出现故障，而UPS不间断电源设备又不能及时为DCS控制系统提供可靠的电源，则肯能使石化企业的连续性生产发生巨大经济损失，甚至可能导致人身伤亡事故。

石化企业对UPS不间断电源系统的配电要求

1、UPS不间断电源系统在正常运行运行是可以进行UPS不间断电源离线检修、蓄电池定期维护等工作；

2、UPS不间断电源系统更换装置应嫩赶时间无扰动切换；

3、低压母线直供馈出回路需配置隔离变压器或稳压器；

4、具备两路供电的控制仪表应具备两路非同期工频交流电源同时工作条件；

5、断开任意一路电源或同时断开两路电源或断开任意一输出，仪表电源应不断电。

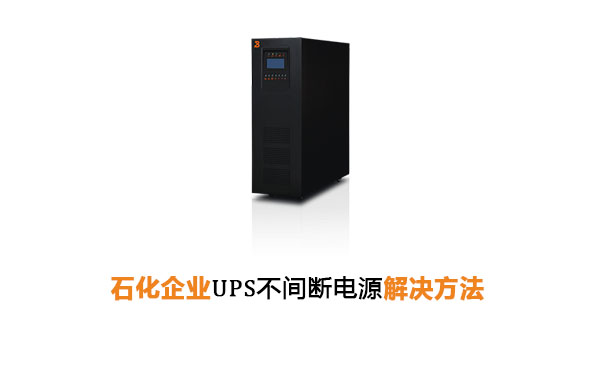

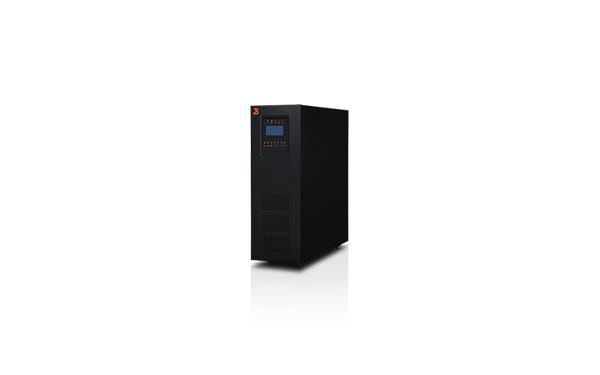

图：上海华馗电力石化企业UPS不间断电源产品图

石化企业UPS不间断电源解决方案

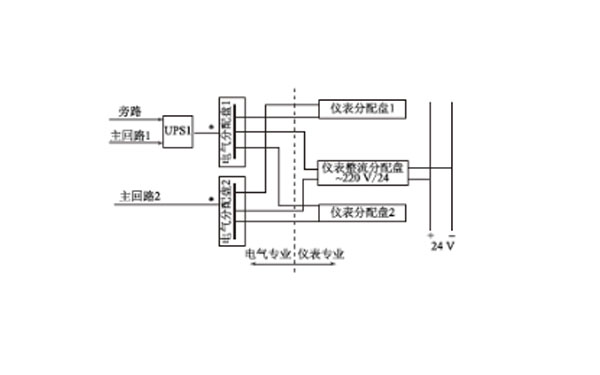

1、单台UPS不间断电源运行，UPS不间断电源装置进线电源为两路交流电源供电，另加一路旁路电源，电气分配系统为两套配电出线，可确保仪表分配盘的交流电源不会同时市电，一旦UPS不间断电源装置发生，另一套配电回路仍能继续工作，供给仪表分配的电源均为双路，提高了仪表供电系统的可靠性。

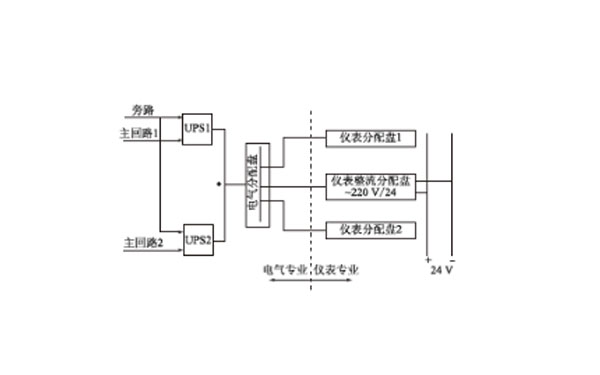

2、两台UPS不间断电源并联运行，两套UPS不间断装置进线电源为两路交流电源供电，另有一路旁路电源，电气系统能够保证交流电源不会同时失电，一旦其中一台UPS不间断电源装置发生故障，另一台仍能继续工作，提高了供电的可靠性。此供电来源、整流逆变过程及分配系统都采用冗余配置，投资费用较高，UPS不间断电源可靠性大大增强，使用与交大型石化生产装置仪表控制室的仪表供电系统。

UPS不间断电源在石油化工行业起到了举足轻重的作用；质量可靠、设计合理、维护得当的UPS不间断电源会在石化企业生产装置的长周期连续性生产中发挥重要作用，能切实减少UPS不间断电源装置故障造成的石化企业停产，避免给企业带来无法挽回的经济损失。
