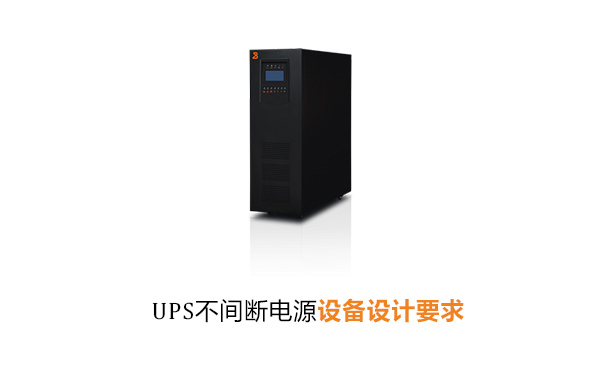

UPS不间断电源设备主要以逆变器为主要组成的恒压恒频的不间断电源设备,那么对于设计师在设计UPS不间断电源产品时有什么要求呢?下面,上海华馗电力高级机电工程师将详细为大家讲述《UPS不间断电源设备设计要求》专题。
UPS不间断电源设计原理
1、UPS不间断电源设备输出的稳定性,即输出电压和频率都必须保持稳定;
2、UPS不间断电源设备输出的不间断性,即要能实现不间断供电;
UPS不间断电源设备设计要求
1、主电路设计
(1)整流器;为达到平波作用、提高功率因数、对急距变化的电压能起缓冲作用,整流电路输出端使用直流滤波器。
(2)逆变器;为消除和消弱逆变器输出电压中的低次谐波,改善电路装置输出电压波形,减小输出电压波形的畸变因数、抑制过电流、使其具有续流效应,有助于向负载进行不间断的供电的作用,逆变电路输出端使用交流滤波器。
(3)蓄电池的充电电压必须可调节;不可控电流不能提供蓄电池通常状态下的浮充电压和过放电压以后的均充电压两种不同大小的电压,因此采用可控整流电路比较好。
2、保护电路设计
一台完整的UPS不间断电源系统应具有过载保护、过电压保护、欠电压保护、短路保护和过热保护等设施,及对蓄电池温度异常和防止电解液面过的保护。同时,UPS不间断电源设备一般适用于机房内,保护电路的设计采用继电器式保护方式。
3、晶闸管的要求
(1)晶闸管的触发控制电路要输出与主回路电路相同步的触发脉冲;
(2)能调节整流输出大小,以满足对蓄电池充电的要求;
(3)保证整流输出的稳定,以利于逆变器和蓄电池的工作;
(4)整流器的启动要平稳,因而要控制启动速度限制启动电流;
(5)抑制过载电流,要有限流保护和过、欠压保护。

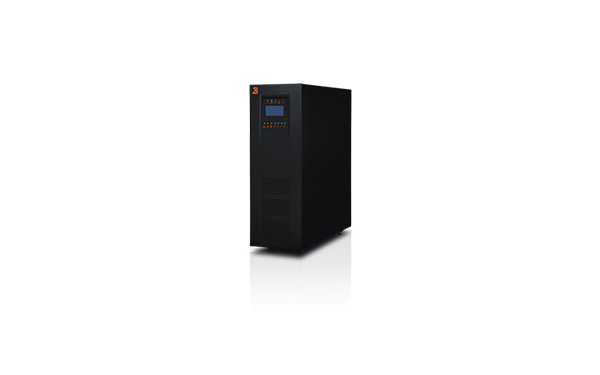

图:上海华馗电力工频UPS不间断电源设备
UPS不间断电源设备的安全可靠性要求
1、对地漏电流
UPS不间断电源设备机壳对地的漏电流应≤3.5mA;
2、绝缘强度
UPS不间断电源设备的输入端、输出端对地施加50Hz、2000V的交流电压1min无击穿、无飞弧、漏电流小于10mA;或2820V直流电压1min,无击穿、无飞弧,漏电流应小于1mA;
3、绝缘电阻
UPS不间断电源保护接地装置于金属外壳的接地螺钉间应具有可靠的电气连接,其连接电阻应0.1Ω。
4、可靠性要求
UPS不间断电源设备在正使用环境条件下,平均无故障时间≥10万小时。
总之,UPS不间断电源系统供电电源,直接决定了计算机及网络设备是否能正常运行,因此在UPS不间断电源设备设计时,应考虑可靠性、灵活性,为企业、数据中心机房等负载设备提供有效的保障。若对上海华馗电力UPS不间断电源产品感兴趣者,请与工作人员联系。
