UPS不间断电源主要在计算机系统和网络系统中应用,起到应急使用作用,防止突然断电而影响正常工作,给计算机造成损害;及起到消除市电上存在的电源污染问题,改善电源质量,为计算机系统提供高质量的电源的作用。而对于使用UPS不间断电源工作原理时什么呢?为什么要使用UPS不间断电源呢?同时,在使用过程中,遭遇UPS不间断电源故障,用户管理人员如何进行维修呢?下面小编将邀请到上海华馗电力高级机电工程师详细讲述《UPS不间断电源原理和维护技巧》专题内容。
一、为什么要使用UPS不间断电源
1、从功能上讲,UPS不间断电源在市电出现异常时,可有效地净化市电;还可以在市电突然中断时,持续一段时间给计算机等设备供电,使您有充裕的时间应付;
2、从用途上将,随着信息化设备的来临,UPS不间断电源广泛地应用高于信息采集、传送、处理、存储到应用的各个环节,其重要性是随着信息应用重要性的日益提高而增加的。
二、UPS不间断电源的工作原理
1、后备式UPS不间断电源工作原理:当市电正常时,一路市电通过整流器对蓄电池进行充电,而另一路市电通过自动稳压器初步稳压吸收部分电网干扰后,再由旁路转换开关直接提供给用户。当电网电压或电网频率超出UPS的输入范围时,即在非正常的情况下,交流电的输入被切断,充电器停止工作,蓄电池进行放电,在控制电路的控制下逆变器开始工作,此时UPS不间断电源供电系统转换为蓄电池一逆变器继续向负载供电。
2、在线互动式UPS不间断电源工作原理:当市电正常时,在线互动式UPS不间断电源供给负载的是改善了的市电;当市电故障时,负载完全由蓄电池供给的能力经逆变器变换后供电。
3、在线式UPS不间断电源:当电网供电正常时,电网输入的电压一路经过噪声滤波器去除电网中的高频干扰,以得到纯净的交流电,进入整流器进行整流和滤波,并将交流电转换为平滑直流电,对蓄电池充电及给供给逆变器使用;当市电中断时,交流电的输入已被切断,整流器不再工作,此时蓄电池放电把能量输送到逆变器,再由逆变器把直流电变成交流电,供负载使用。因此,对负载来说,尽管市电已不复存在,但此时负载并未因市电中断而停运,仍可以正常运行。

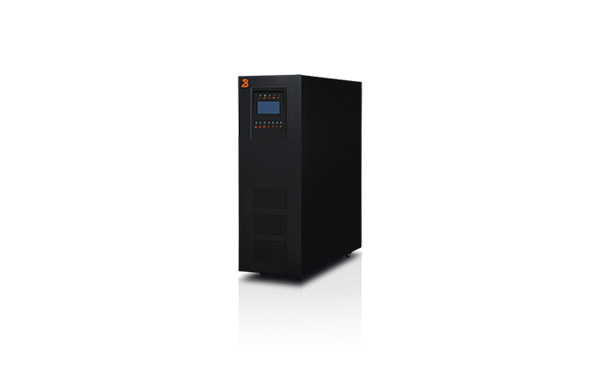

图:上海华馗电力工频UPS不间断电源
三、UPS不间断电源故障维修技巧
1、UPS不间断电源开机后,面板上无任何显示,UPS不间断电源不工作;
检修技巧:
(1)检查市电输入保险丝是否烧毁;
(2)若市电输入保险丝完好,检查蓄电池保险是否烧毁,因某些UPS不间断电源当自检不到蓄电池电压时,会将UPS不间断电源的所有输出及显示关闭;
(3)若蓄电池保险完好,检查市电检测电路工作是否正常,若市电检测电路工作不正常且UPS不间断电源不具备无市电启动功能时,UPS同样会关闭所有输出及显示。
3、蓄电池故障
检修技巧:
(1)检查充电电流输入输出电压是否正常;
(2)若充电电路输入正常,输出不正常,断开蓄电池再测,若仍不正常则为充电电路故障;
(3)若断开蓄电池后充电电路输入、输出均正常,则说明蓄电池已因长期末充电、过放或已到寿命期等原因损坏。
4、有市电时UPS不间断电源输出正常,而无市电时蜂鸣器长鸣,无输出
检修技巧:
(1)检查蓄电池电压,看蓄电池是否充电不足,若蓄电池充电不足,则要检查是蓄电池本身的故障还是充电电路故障;
(2)若蓄电池工作电压正常,检查逆变器驱动电路工作是否正常,若驱动电路输出正常,说明逆变器损坏;
(3)若逆变器驱动电路工作不正常,则检查波形产生电路有无PWM控制信号输出,若与控制信号输出,说明故障在逆变器驱动电路;
(4)若波形产生电路无PWM控制信号输出,则检查其输出是否因保护电路工作而封锁,若有则查明保护原因;
(5)若保护电路没有工作且工作电压正常,而波形产生电路无PWM波形输出则说明波形产生电路损坏。
本文主要讲述了《UPS不间断电源原理及维修技巧》专题内容,若对本文存在疑问或建议,或对上海华馗电力UPS不间断电源设备感兴趣者,请与工作人员联系。
