UPS不间断电源是将蓄电池与主机相连接,通过主机逆变器等模块电路将直流电转换成市电的系统设备,被称为电力“保护神”,广泛应用于计算机及网络设备中,保障负载设备正常运行。那么,对于安装使用UPS不间断电源由什么要求呢?本期,小编将邀请到上海华馗电力高级机电工程师详细讲述《UPS不间断电源的安装要求》。

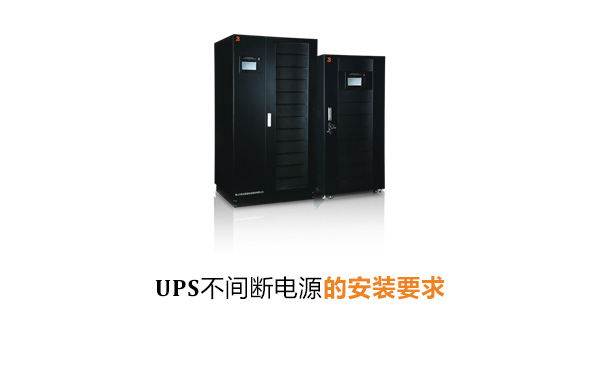

UPS不间断电源的安装要求
1、设备场地、环境要求
小功率UPS不间断电源由于体积小、重量轻、放置较为方便,无需专用场地,与负载就近放置即可。大、中型UPS不间断电源就需要在特殊性场地放置。
(1)设备就位场地应为水平硬质地面。如果是防静电活动地板,则需考虑地板的承重能力,应根据设备重量来设计与制造钢质托架。就位场地应能得到所有必要的服务,尤其是光、电和良好的通风。多数大、中型UPS不间断电源标准机型的电缆为下迸下出型。UPS不间断电源机柜的通风迸气口位于机柜的正面域侧面,出气口在机柜的上部。为此,在安装UPS不间断电源时,要求用户事先准备好电缆敷设地沟,其深度为4Ocm左右。当用户采用桥架电缆敷设方法时,应选用电缆为上进上出型的UPS不间断电源机型。
(2)就位场地应没有灰尘,尤其不应有导电性质的尘埃,否则可能会导致设备内部电路短路而影响UPS不间断电源的可靠运行。同时,场地也不应具有或靠近热源,以确保设备所规定的环境条件。
(3)为了便于操作、设备维修和设备散热,应至少使设备机柜四周留有50~100cm的空间,上部留有1OOcm的空间。设计机房冷却通风系统时,要考虑UPS不间断电源设备产生的热量。
(4)UPS不间断电源的工作环境温度要求在0~35℃,温度为25℃左右。湿度为30%~70%。
2、拆箱与就位
大、中型UPS不间断电源设备和配件的包装均为木箱。在拆箱时,必须小心拆卸,及时检查设备和配件是否在运输过程中损坏。在清除包装材料之前,要确保所用配件都完好无缺。设备进入就位场地时,应注意搬运安全,应防止机柜倾斜、倒落砸伤人员或造成设备损坏。

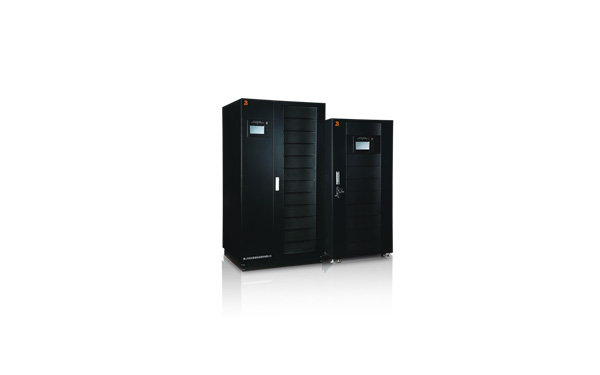

图:UPS不间断电源设备图
3、蓄电池安装
(1)外配或外接蓄电池一般是由几十块或上百块串联或并联组合而成一个电池组供UPS不间断电源使用。对于密封免维护蓄电池,其本身已充有标称电压,串接组合成电池组后,其直流电压可达到360~580V,所以在安装该类电池时一定要注意电池极性,将一块的正极接下一块的负极,连接思路应清楚,千万不可接错形成短路,否则将会造成电池永久损坏和人员灼伤。连接完毕后,要重新确认电池组与设备本身电池组接线端的极性是否对应正确,并重新测量电池组电压是否与标称电压相适合。
(2)对于密封免维护蓄电池,可就近放于U路旁或其他位置,环境温度在25℃左右即可。电池间内的照明应装防爆冷光照明,并装有排风扇,随时把酸气排到室外,换气速度为2~3次/h,每次lOmin,房间所有电气开关应装在室外。
4、设备内部静态物理检查
通过这些专业的安装,才能放心的让用户使用大功率UPS电源。此外,此外,还要注意的是,大功率UPS电源的放置地面应为水平硬质地面。如果是防静电活动地板,则需考虑地板的承重能力,应根据设备重量来设计整个系统的安装情况。
UPS不间断电源安全安装要求
1、配电要求
对于机器的输入、输出配线,用户电工需事先接好且拉到装机现场机器放置点预留一定长度,已编辑器到场后顺利安装。
2、线径选择
机器输入、输出线径的选择,不能低于国家用电安全标准,特别注意:对于三进单出的机器,其旁路火线及零线的进线线径必须为其他两相火线的3倍。
3、走线要点
所有的输入、输出铜芯线最好选用多芯软线为佳,方便布线,也利于UPS不间断电源端接线。UPS不间断电源输入、输出的地下走线应有金属材质护套,以防鼠咬、意外损断、烧裂;金属材质护套也可屏蔽电磁干扰,有利于通信设备信号线的地下走线。
4、避雷需要
对于市郊及空阔地带区域的UPS不间断电源用户,由于高层建筑少,其电力输送又依靠高架线,雷雨季节高架线易遭雷击,用户应在UPS不间断电源设备的输入前端加装专用大功率防雷器,才能有效避免雷电对本设备及用户负载的损坏。
由于UPS不间断电源储能装置为蓄电池,具有高电压危险,稍有安装不正确,容易引起UPS不间断电源故障,甚至威胁人员生命安全;因此,在用户应严格遵守厂家说明手册安装使用UPS不间断电源设备。另外,若对《UPS不间断电源的安装要求》内容存疑困惑,或对上海华馗电力UPS不间断电源设备感兴趣者,请与我们相关工作人员联系。
