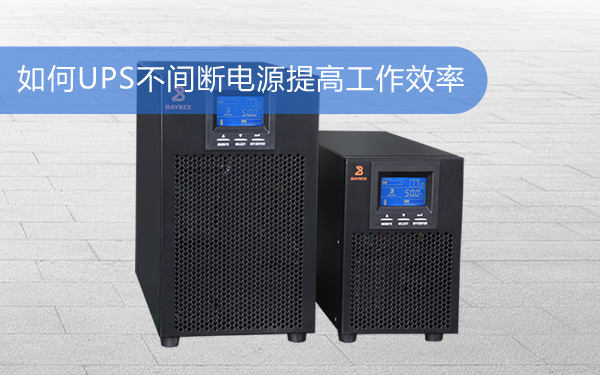

华馗电力机电工程师讲述：如何提高UPS不间断电源工作效率

UPS不间断电源作为保障电力供应的电能装置，在市电中断时，发挥着至关重要的作用；能使负载维持正常工作并保护负载软、硬件不受损坏。对于，在使用UPS不间断电源来说，如何提高UPS不间断电源的工作效率，是降低行业运营成本的一个亟待解决的问题。

提高UPS不间断电源工作效率

1、可靠性的需求

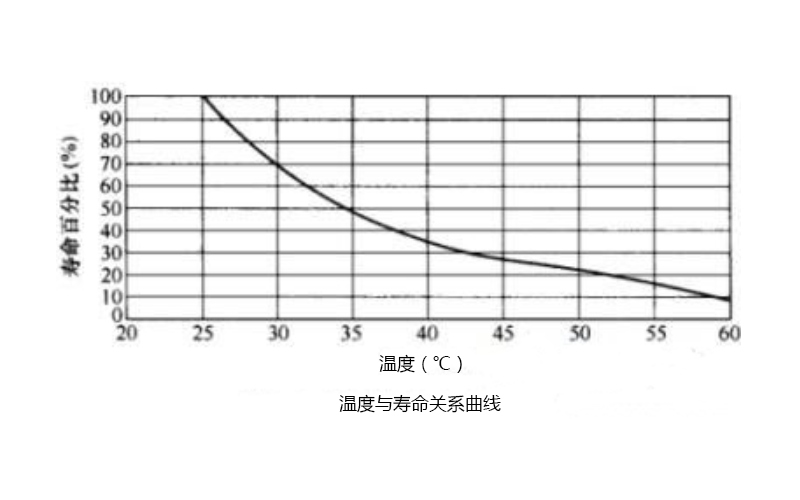

对UPS电源来说，更高的效率意味着更低的发热量，根据阿列纽斯理论(Arrheniustheory)，认为温度每上升10℃，电子产品的寿命减半，发热量的降低将对器件内部温度的降低起到重要贡献，从而提高器件本身的寿命。

当然，高效只是影响UPS不间断电源内部温度的因素之一；但是，效率越低往往意味着需要在成本、可靠性或工作温度等方面作牺牲，以保障内部温度在可接受的范围之内。

2、节能减排

绿色节能型的UPS不间断电源是国家提倡也是人们关注的重点，减少了线路损耗，提高了电源利用率。其逆变效率可达98%以上，从而提高了整机工作效率，降低了损耗、节省了电能。

3、节约用电的需求

一般来说UPS不间断电源效率每提高一个百分点可节约10%～20%的电能费用，可见高效UPS给企业带来的收益是很可观的。

4、负载情况

负载率对UPS不间断电源的效率影响很大。UPS不间断电源始终工作在效率最高负载区间，是提升UPS效率的可行手段。然而实际场景中，存在以下因素，使得UPS负载率无法工作在最佳负载区间，甚至存在负载率极低，导致UPS效率极低的情况。

提高UPS不间断电源可靠性解决方案

1、串联备份供电方式

如上图所示，对于在线式工作模式的UPS电源，备机的输出作为主机的旁路备份输入，这样当主机的主逆变器输出故障转到旁路时，负载仍然处于备机UPS双备份供电模式的可靠保护下。

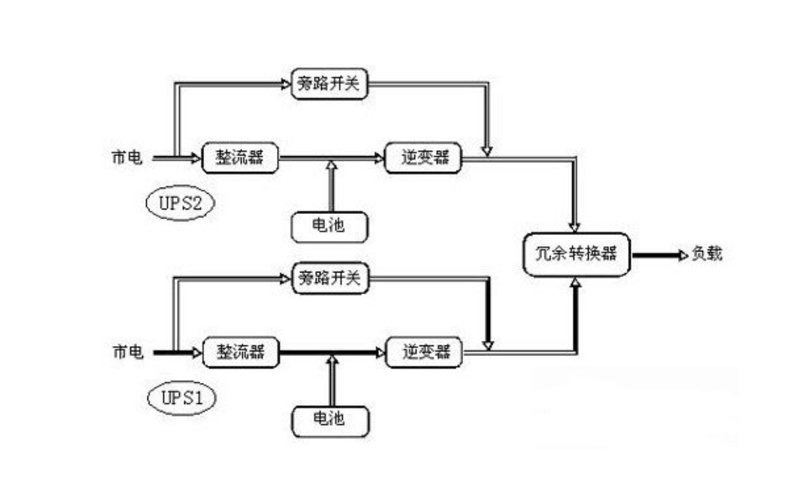

2、输出主从备份方式

如上图所示，UPS或逆变器的输出同时送到冗余转换器，经冗余转换器再给负载供电；正常时冗余转换器让主输入的电源 如：UPS1，对负载供电，当主输入电源故障时冗余转换器快速将负载转移到备份输入的电源上，完成负载的冗余供电；在主输入电源维修完成再输入到冗余转换器后，冗余转换器又将负载重新转移回到由主输入电源供电的模式。任何的转换过程都是不间断的，可以保证负载设备的稳定安全运行。

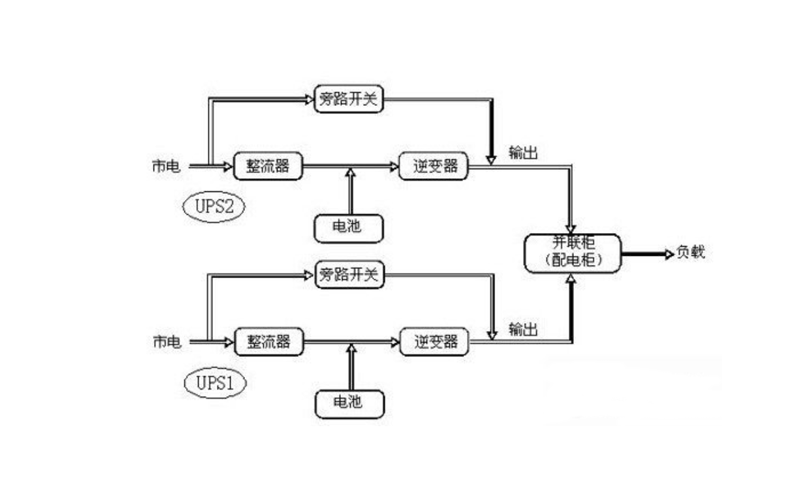

3、冗余并联供电方式

如上图所示，UPS的输出同时送到并联配电柜上进行直接的并联，共同均分负载电流，不存在主从关系。当某台UPS出现故障时，该机将自动退出并联系统，负载电流100%由剩余的一台UPS供电，输出不间断；在故障机维修完成后，可以将修复的UPS电源单元在线并入，继续对负载进行冗余供电，完成并联系统的在线热维护。
