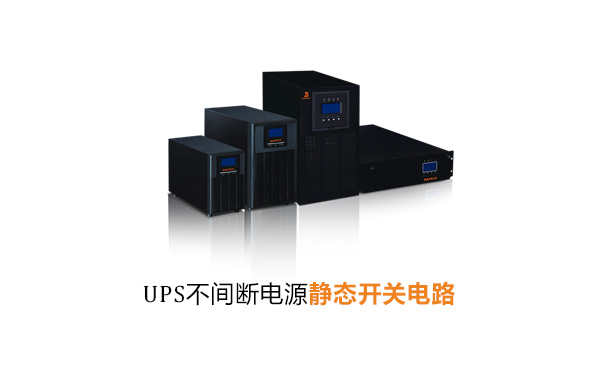

华馗电力机电工程师讲解：UPS不间断电源静态开关电路

UPS不间断电源是由整流滤波电路、逆变电路、蓄电池、静态开关电路、检测显示及保护电路等部分组成；那么，器件的作用是什么呢？下面，上海华馗电力高级机电工程师首先为大家讲解的是《UPS不间断电源静态开关电路》内容。

UPS不间断电源静态开关的作用

静态开关的作用是保护UPS不间断电源和负载设备，并实现市电旁路供电和逆变器供电的转换；UPS不间断电源过载时，为保护逆变器；当市电正常时，UPS不间断电源通过静态开关将输出由逆变器转换到市电小型。

后备式UPS不间断电源中的静态开关：市电正常时，该开关接通并同时断开逆变器的输出开关；市电异常时，该开关将市电与输出断开并将该逆变器的输出接通到输出端；

在线式UPS不间断电源中的静态开关：逆变器输出正常时，该开关断开市电并接通逆变器输出开关，当逆变器输出异常时或实行应急人工检修时，该开关接通市电开关断开逆变器输出开关。

静态开关的切换方式

1、同步切换

对于采用接触器和电子开关的系统中，从交流旁路供电至逆变器供电切换操作，应先合逆变器的输出接触器，再在电流过零点上将处于交流旁路通道上的静态开关中的晶闸管关断，可确保两种交流电源产生重叠向负载供电的最长的时间。

2、非同步切换

（1）当交流旁路电源电压与年期输出电压之间的相位差超差或电压的瞬态电压差过大时，静态开关逻辑控制电路会发出静止切换命令。

（2）当UPS不间断电源从逆变器供电向市电交流旁路供电切换时，是采用“先断开后接通”的控制方式来执行切换操作。

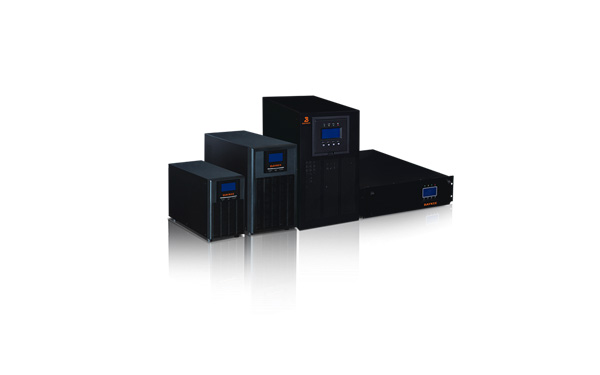

图：上海华馗电力高频在线式UPS不间断电源

静态开关的切换条件

1、静态开关切换时，要求备用电源与逆变器输出必须同步，同步的内容包括频率、相位的幅值；

2、备用电源的频率必须与逆变时输出电源的频率同步，一般允许误差≤20%；

3、备用电源的相位与逆变电源输出电压的相位差必须在7.2%以内；

4、备用电源的电压幅值必须与逆变用输出电压的幅度相差不多，一般允许误差≤10%。
