华馗电力高级机电工程师解答：UPS不间断电源常见故障及排除方法

UPS不间断电源是通信设备、计算机系统等不断电的系统不可缺少的外围设备之一，其作用是在市电中断及异常情况下，及时给计算机等设备供电，以免影响通信的中断、重要数据的丢失和硬件的损坏。而在使用的过程中，也往往会发生一些故障导致UPS不间断电源设备停止运行。那么，有哪些故障会影响设备的运行及如何在故障发生时排除故障呢？本期，将由上海华馗电力高级机电工程师详细讲述《UPS不间断电源常见故障排除方法》。

1、UPS不间断电源开机后，面板上无任何显示，UPS不间断电源不工作；

排除方法：

（1）检查市电输入保险丝是否烧毁；

（2）若保险丝完好，检查蓄电池保险是否烧毁，因为某些UPS不间断电源设备自检不到蓄电池电压时，UPS不间断电源的所有输出及显示会关闭；

（3）若蓄电池完好，检查市电检测电路工作是否正常，所市电检测电路工作不正常且UPS不间断电源不具备无市电启动功能时，UPS不间断电源同样会关闭输出及显示；

（2）若电路正常，则在检查蓄电池电压、电路是否正常；

2、市电供电正常情况时开启UPS不间断电源，逆变器工作指示灯闪烁，蜂鸣器发出间断叫声，UPS不间断电源只能工作在逆变状态，不能转换到市电工作状态

排除方法：

（1）检查市电输入保险丝是否损坏；

（2）若完好，检查市电整流器滤波电路输出是否正常；

（3）若市电整流滤波电路输出正常，检查市电检测电路是否正常；

（4）若正常，检测逆变供电向是覅供电转换控制输出是否正常；

3、UPS不间断电源智能由市电供电而不能转为逆变供电

排除方法：

（1）检查蓄电池电压是否过低，蓄电池保险丝是否完好；

（2）若蓄电池部分正常，检查蓄电池电压检测电路是否正常；

（3）若蓄电池电压检测电路正常，再检查市电逆变供电转换控制输出是否正常。

4、蓄电池电压偏低，但开机充电十多小时，蓄电池电压扔充不上去

排除方法：

（1）建充电电路输入输出电压是否正常；

（2）若充电电路输入正常，输出不正常，断开蓄电池再测，若仍不正常则为充电电路故障；

（3）若断开蓄电池后充电电路输入、输出均正常，则说明蓄电池已因长期未充电、过放或已到寿命期等原因而损坏；

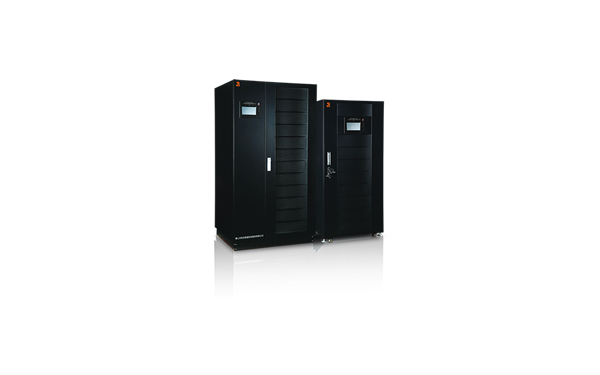

图：上海华馗电力工频UPS不间断电源设备外观图

5、有市电时UPS不间断电源输出正常，而无市电时蜂鸣器长鸣，无输出

排除方法：

（1）检查蓄电池电压，看蓄电池是否充电不足，若蓄电池充电不足，则要检查是蓄电池本身的故障还是充电电路故障；

（2）若蓄电池工作电压正常，检查逆变器驱动电路工作是否正常，若驱动电路输出正常，说明逆变器损坏；

（3）若逆变器驱动电路工作不正常，则检查波形产生电路有无PWM控制信号输出，若有控制信号输出，说明故障在逆变器驱动电路；

（4）若波形产生电路无PWM控制信号输出，则检查其输出是否因保护电路工作而封锁，若有则查明保护原因；

（5）若保护电路没有工作且工作电压正常，而波形产生电路无PWM波形输出，则说明波形产生电路损坏。

6、UPS不间断电源额输入断路器跳闸

排除方法：

（1）减少UPS不间断电源的负载，方法时断开设备负载的连接，并按入断路器的按钮来重置断路器，检查输入空开上是否并接有漏电保护器，如果有，拆下漏保后测试是否跳开；

7、故障灯亮、过载等没亮

排除方法：

（1）UPS不间断电源内部故障，切勿试图继续使用UPS不间断电源，关掉UPS不间断电源并立即进行维系；

8、开机键按下后，UPS不间断电源不能启动

排除方法：

（1）按开机键持续一秒以上，启动UPS不间断电源或连接好UPS不间断电源电池，若电池电压低，先行观点后再开机，若还是不能启动，UPS不间断电源内部发生故障，请及时联系专业人员维修。

本文主要讲述了八种UPS不间断电源常见故障及排除方法，若用户还遇到其他故障问题及无法排除，请联系专业人员维修，避免造成伤亡。若对本文存在疑问或建议，请与上海华馗电力工作人员联系。
