华馗电力机电工程师解答：UPS不间断电源与逆变器的区别

电源逆变器时一种能将DC12V直流电转换为和市电相同的AC220V交流电，供一般电气使用，是一种放电的电源转换器。而UPS不间断电源是通过主机逆变器等模块电路将直流电转换成时间的系统设备。那么，本期，上海华馗电力高级机电工程师将详细讲述《UPS不间断电源与逆变器的区别》。

UPS不间断电源供电系统

1、UPS不间断电源供电优点

（1）UPS不间断电源作为一个完整独立的电源系统，包括整流器、充电器、逆变器、静态旁路开关、手动维修旁路开关机蓄电池组。可为负载提供纯净的正弦波电源使用，可靠性高。

（2）UPS不间断电源配有功能强大电源监测软件；在此系统中，用户在PC、工作站或网络管理平台，可得到如下信息或执行如下操作；观察UPS不间断电源实时运行参数、UPS不间断电源运行状态、UPS不间断电源故障报警参数、蓄电池的状况等；

（3）UPS不间断电源具有旁路切换功能，在逆变器故障时可切换到市电状态，继续保持供电；

2、UPS不间断电源缺点

（1）UPS不间断电源易受电网的雷电、超压、低压、浪涌、尖峰干扰；

（2）在市电中断时，若UPS不间断电源需要长后备时间时，要配置大容量蓄电池组或发电机组，体积增大，成本也有所提高。

（3）UPS不间断电源供电需要共用中线，有可能增加电网的共模干扰；

逆变器供电系统

1、逆变器供电的优点

（1）没有市电网络的干扰，如：电网雷电干扰、超压、低压干扰、浪涌、尖峰干扰；

（2）逆变器输出AC220V与市电完全隔离，没有共模干扰；

（3）逆变器不需要另外加配蓄电池组，因而逆变器供电方案成本低、体积小；

2、逆变器供电缺点

（1）电力变换效率低，长期运费用大；

（2）逆变器冗余并联技术为开发，抗过载能力及可靠性均差；

（3）逆变器监控技术不完善，集中监控和远程监控有困难；

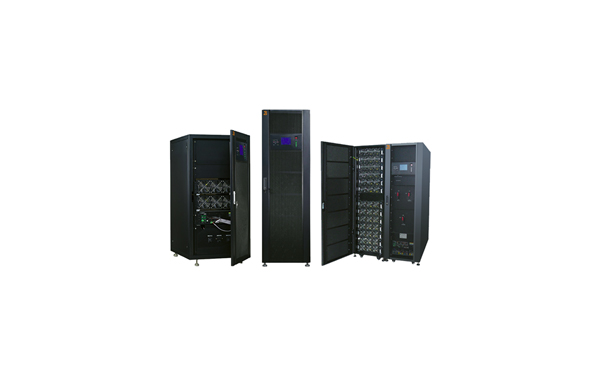

图：上海华馗电力模块化UPS不间断电源

UPS不间断电源与逆变器的性能比较

1、适用场所比较

UPS不间断电源作为一个完整独立的电源系统，适合任何场所应用，且结构紧凑，占地面积；逆变器适用于具有蓄电池组的供电系统，因为逆变器的工作还需要外配充电器、蓄电池组外部设备，因此结构松散，占地较大，不易布置；

2、不间断供电；UPS不间断电源最重要的作用就是不间断供电；当UPS不间断电源故障或过载时由旁路电源向负载供电；维护时还可以通过手动维修旁路开关对UPS不间断电源进行在线维护。而蓄电池组+逆变器的供电方式，当蓄电池组出现故障需要更换时，必须使系统间断，会对系统造成巨大损失。

3、抗干扰；UPS不间断电源提供一定的后备时间，稳压、稳频、隔离干扰等；蓄电池+逆变器而言，由于逆变器电源与机房所用的直流电源是同一组蓄电池组，而其便器采用的是高频脉宽调制工作方式，其反灌噪音干扰必然会串入传输系统的输入端，将大大影响信号传输品质。

4、电气性能；蓄电池组+逆变器电源用量小，生产厂家规模小，其实力难以同UPS不间断电源厂家相提并论。

总之，蓄电池+逆变器在控制技术、抗干扰、可靠性等方面均无法达到在线式UPS不间断电源的水平。若对本文存在疑问或建议，或对上海华馗电力UPS不间断电源设备感兴趣者，请与上海华馗电力工作人员联系。
