众所周知,停电后UPS不间断电源是依靠电池储能供电给负载的,标准型的UPS不间断电源本身机内自带电池,在停电后一般可继续供电几分钟至几十分钟,而长效型UPS不间断电源配有外置电池组,可满足用户长时间停电时继续供电的需要,一般长效型UPS不间断电源满载配置时间可达数小时以上。下面,上海华馗电力高级机电工程师详细讲述《UPS不间断电源电池配置》内容。
UPS不间断电源外配电池方法
UPS不间断电源额定容量(VA)×所需延时时间(小时数)÷UPS不间断电源启动直流电源=所需蓄电池安时数(AH)。
计算UPS不间断电源所配电池的数量
1、蓄电池计算方法
电池总数=(功率/直流电压×小时)/每块安时×每组块数
2、影响蓄电池备用时间因素
(1)负载总功率(P);V低蓄电池放电后的终止电压(V);V浮是蓄电池的浮充电压;
(2)Kh为电池容量换算系数(Ct/C10),10Hr放电率为1,5Hr放电率为0.9,3Hr放电率为0.75,1Hr放电率为0.6;
(3)I为电池工作电流,T为连续放电时间,V为UPS不间断电源外接电池的直流供电电压;
计算方法
(1)12V单体电池的数量N:N=V÷12V单体电池的数量为6V;
(2)电池工作电流I:I=P总÷V;
(3)实际电池容量C:C=I×T÷Kh;

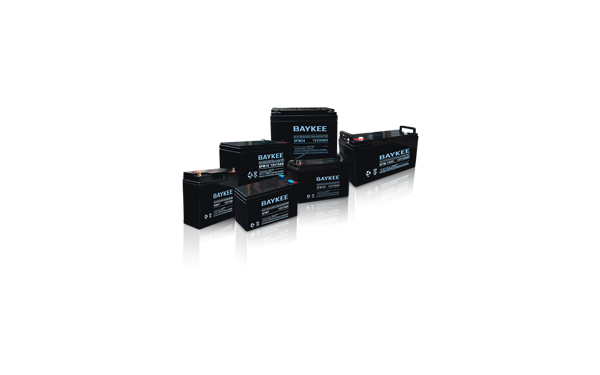

图:UPS不间断电源蓄电池
电池供电供电时间计算
电池供电时间主要受负载大小、电池容量、环境温度、电池放电截止电池等因素影响;一般计算UPS不间断电源供电时间,可以计算出电池放电电流,根据电池放电曲线查出放电时间;电池放电电流可以按以下经验公式计算:
放电电流=UPS不间断电源容量×功率因数/UPS不间断电源直流电压×效率。
