UPS不间断电源是为计算机及网络重要设备提供不间断电源供应的外部设备,测试UPS不间断电源的主要目的是鉴定UPS不间断电源的实际技术指标能否满足使用要求。那么,下面,小编就邀请上海华馗电力高级机电工程师为大将详细讲述《UPS不间断电源测试方法》内容。

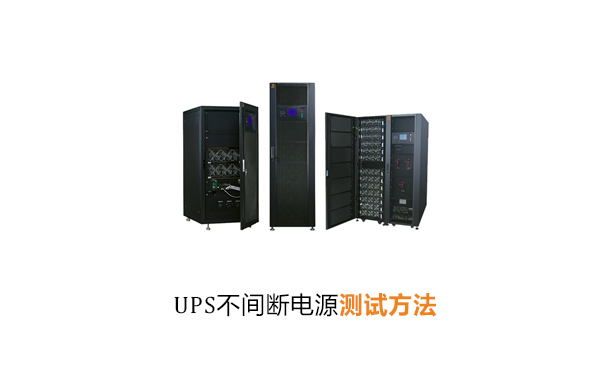

UPS不间断电源测试方法
1、动态测试
一般是在负载突变(一般选择负载由0%—100%和由100%-0%)时,测试UPS输出电压波形的变化,以检验UPS的动态特性和能量反馈通路。
(1)突加或突减负载测试
先用“电源扰动分析仪”测量空载、稳态时的相电压与频率,然后突加负载由0%至100%或突减负载由100%~0%,若UPS不间断电源输出瞬变电压在-8%~+10%之间,且在20ms内恢复到稳态,则此UPS该项指标合格;若UPS不间断电源瞬变电压超出此范围时,就会产生较大的浪涌电流,无论对负载还是对UPS不间断电源本身都是极为不利的,则该种UPS不间断电源不宜选用;
(2)转换特性测试
主要测试由逆变器供电转换到市电供电或由市电供电转换到逆变器供电时的转换特性;需要咋100%负载下进行,特别是由市电转换到UPS不间断电源上,相当于UPS不间断电源的逆变器突然加载,输出波形可能在1~2周期内有±10%的变化。
2、稳态出测试
(1)波形;一般是在空载或满载状态时,观测波形是否正常,用失真度测量仪,测量输出电压波形的失真度,在正常工作条件下,接电阻性负载,用失真度测量仪测量输出电压表波形总谐波相对含量,应符合产品规定的要求,一般小于5%;
(2)频率;UPS不间断电源输出频率的精度一般在于市电同步时,能达到±0.2%;目前UP不间断电源的输出电压频率一般都能满足要求;
(3)输出电压
当输入电压为额定电压的90%,而输出负载为100%或输入电压为额定电源的110%,输出负载为0时,其输出电压应保持在额定值±3%的范围内;
当输入电压为额定电压的90%或110%时,输出电压一相位空载,另外两相位100%额定负载或两相位空载,另一相位100%负载时,其输出电压应保持在额定值±3%的范围内,其相位应保持在4毒范围内;
(4)效率;大多数UPS不间断电源只有在50%~100%负载时才由比较高的效率,当低于50%负载时,效率就急剧下降。

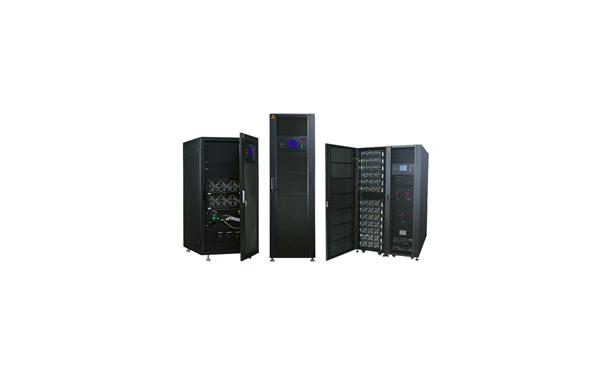

图:上海华馗电力模块化UPS不间断电源
UPS不间断电源常规测试
(1)过载测试,过载测试主要是检验UPS不简单电源整机的过载能力,保证即使运行中出现过负荷现象时,UPS不间断电源也能维持一定时间而不损坏设备;
(2)输入电压过压、欠压保护测试,按设备指标输入电压允许变化范围进行测试,一般UPS不间断电源允许输入电压变化±10%,当输入电压超过此范围时应报警,并转换到蓄电池供电,整流器自动关闭,当输入电压恢复到额定允许范围内时,设备应自动恢复运行,即蓄电池自动解除,转为由市电运行。在蓄电池自动投入和解除的过程中,UPS不间断电源输出电源波形应无变化。
注意:此项测试一定要保证接线正确,特别是相序必须接对。
3、放电测试,放电测试主要是检验蓄电池的性能。放电试验时,一是要记录放电时间;二是要观测放电时的输出电压波形及放电保护值;三是要检查是否有“落后”电池。放电试验前必须对蓄电池作连续24h的不间断充电。
UPS不间断电源特殊测试
1、在额定负载为超前及滞后两种情况下,观测UPS不间断电源输出的稳压效果;
2、小负载条件下的效率测试;在25%-35%的额定负载条件下,质量好的UPS不间断电源,效率可超过80%;
3、频繁操作测试
(1)频繁起动的目的在于检验逆变器、锁相环、静态开关和滤波电容的动态稳定和热稳定。
(2)频繁切换试验,主要是检测转换时供电有无断点,在线式UPS不间断电源是不应该出现断点的。
4、充电器的起动测试,为了保护电池,避免充电器启动时对电网的冲击,一般UPS不间断电源的充电器启动,均有限流启动功能,充电器由启动到正常运行的过渡过程,时间一般在10s以上,电流一般限定在电池容量的1/10。
5、带电池加载测试,不带蓄电池情况下加负载,可以检验整流器的动态性能。
6、高次谐波测试,良好的UPS能全部滤掉11次谐波以下的全部谐波,而且波形很稳。
7、输出短路测试,对于具有旁路电源的UPS,进行输出短路测试时,必须在断开旁路电源的情况下进行。否则当输出短路时,UPS会在限流的同时,将负载切人旁路电源,会烧断旁路电源保险丝来进行保护。
本文主要从UPS不间断电源测试、常规测试、特殊测试等几个方面详细讲述《UPS不间断电源测试方法》专题内容,以保障UPS不间断电源设备能满足用户的使用要求,保障用户重要负载的正常运行;若对本文存在疑问或建议,或对上海华馗电力UPS不间断电源设备感兴趣者,请与工作人员联系。
