华馗电力高级机电工程师解答：UPS不断电电源系统怎么样

UPS不间断电源是保障供电稳定和连续性的重要设备；另外，在线式UPS不间断电源具有对各类供电的零时间切换，自身供电时间的长短可选，并具有稳压、稳频、净化的特点。下面，上海华馗电力高级机电工程师将从UPS不间断电源供电原理、UPS不间断电源的工作方式、UPS不间断电源性能特点等几方面详细讲述《UPS不断电电源系统怎么样》专题。

UPS不间断电源的供电原理

1、AC-DC变换，将电网来的交流经自耦变压器降压、全波整流、滤波变为直流电压供给给逆变电路；AC-DC输入有软启动电路，可避免开机时对电网的冲击；

2、DC-AC逆变电路，采用大功率IGBT模块全桥逆变电路，具有很大的功率富余量，在输出动态范围内输出阻抗特别小，具有快速响应特性；由于采用高频调制限流技术，及快速短路保护技术，，使逆变器无论是供电电压瞬变还是负载冲击或短路，均可安全可靠地工作。

UPS不间断电源工作方式

1、正常运行

UPS不间断电源当市电正常供电时，市电经滤波回路后，分为两个回路同时动作，其一是经由充电回路对电池组充电，另一个则是经整流回路，作为逆变器的输出，再经逆变器的转换提供电力给负载使用；因此，在线式UPS不断电系统的输出完全由逆变器来供应，因此不论市电电力品质如何，其输出均是稳定而不收任何影响；

2、电池运行

当市电发生中断或异常时，将储存与电池中的直流转换为交流电，此时逆变器的输入改由电池组来供应，逆变器持续提供电力，供给负载继续使用，达到不断电的功能；

3、旁路运行

当在线式UPS不间断电源超载、旁路命令、逆变器过热或机器故障，UPS不间断女店员一般将逆变输出转为旁路输出，即由市电市电直接供电。

4、旁路维护运行

当UPS不间断电源进行检修时，通过手动旁路保证负载设备的正常供电，当维修操作完成后，重新启动UPS不间断电源，UPS不间断电源转为正常运行。极低的维护率，MTTR为15万小时，极大地提高UPS不间断电源的可用性。

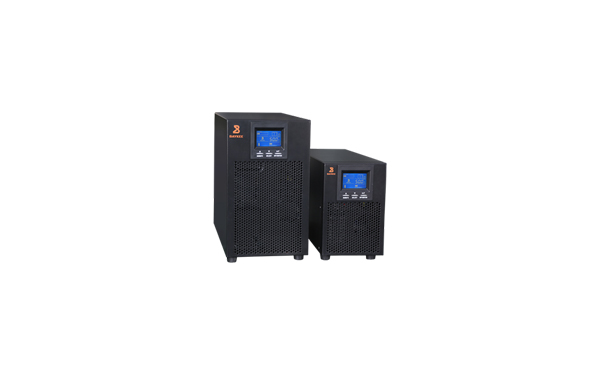

图：上海华馗电力UPS不间断电源设备

UPS不间断电源性能特点

1、离线式UPS不间断电源；当市电正常时，离线式UPS不间断电源对市电没有任何处理而直接输出至负载，因此对市电噪音以及浪涌的抑制能力较差；另外，存在转换时间，保护性能最差；结构简单、体积小、重要轻、控制容易、成本低；

2、在线式UPS不间断电源；平常由逆变器输出相负载供电，只有当UPS不间断电源发生故障、过载或过热时才会转为由庞丽输出给负；特点是输出的电力经过UPS不间断电源的处理，输出电源品质最高，无转换时间，结构复杂，成本较高；当保护性能最好，对市电噪音以及浪涌的抑制能力最强；

3、在线互动式UPS不间断电源，平常由旁路经变压器输出各负载，逆变器此时做为充电器，当断电时逆变器则将电池能力转换为交流输出给负载；特点是具有双向性转换器设计，UPS不间断电源电池回充时间较短；存在转换时间；控制结构负载，成本较高，保护性能介于在线式与离线式UPS不间断电源之间，对市电噪音和浪涌的抑制能力较差。

综上所述，UPS不断电电源系统是能不间断地为用户设备提供高质量交流电的一种电源设备，保障重要负载设备不致因电源污染问题，影响正常运行。另外，若对上海华馗电力UPS不间断电源系统感兴趣者，请联系上海华馗电力工作人员。
