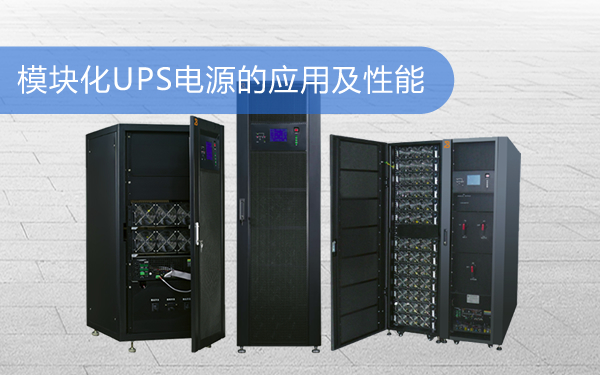

上海华馗电力机电工程师讲解：模块化UPS的应用及性能

模块化UPS电源的系统结构极具弹性，功率模块的设计概念是在系统运行时可随意移除和安装而不影响系统的运行及输出，使投资规划实现“随需扩展”，让用户随业务发展实现“动态成长”，既满足了后期设备的随需扩展，又降低了初期购置成本。

企业机房在预计UPS电源容量时，时常会出现低估或高预计等情况，模块化UPS电源有效的解决以上问题，帮助用户在为了发展方向尚不明确的情况下分阶段进行建设和投资。当用户负载需要增加时，只需根据规划阶段性的增加功率模块，模块化设计在新配置功率以满足不断变化的业务需求方面，提供了极大的灵活性。在安装、升级、重新配置或移动模块化系统时，其独立组件、标准接口以及简单的操作既节省了时间有节省了费用。

模块化UPS电源性能特点

1、具有多种工作制式

该产品具有多种制式可供选择，易于操作，可实现多种进出线方式：1/1,1/3,3/1或3/3、输入频率可为50Hz也可设置输出频率60Hz、输出电压可设为220V、230V、240V。若再配置输入、输出变压器则可满足全球范围内所有国家和地区的供电需求。

2、体积小，功率密度大

工作效率高，功率密度大，是其最大的特点。可提供5KVA(4000W),10KVA（8000W），15KVA(12KW)以及20KVA(16KW)的功率输出。

3、环保性

UPS总谐波失真（THDI）3%，线性负载下的输出总谐波失真低于2%，对电网的谐波干扰降到最低，有效减少电网负荷和电源损耗。优良的输入参数，对市电电网表现出纯电阻特性，是理想的环保高效性UPS。

4、高效节能型

节能降耗，国家提倡环保节能的今天，绿色节能型模块化UPS备受关注，输入功率因数达0.999以上。减少了线路损耗，提高了电源利用率。其逆变效率可达98%以上，从而提高了整机工作效率，降低了损耗、节省了电能。

5、扩展性，便于安装、维护、更换、升级

模块化UPS电源由各个模块组成，可实现热插拨功能，且各模块机架可完全分离，便于用户以后的扩容或减容，使用方便，可实现在线更换、在线维护，降低了维护难度、减少了维护时间。且各模块尺寸均按照标准19英寸结构设计，使整机外形与标准机架一致，美化了机器外形，且模块可与标准机架通用。

6、冗余性，分散式并联逻辑控制

各模块之间的并联控制采用了分散式逻辑控制方式，没有主机与从机之分，任何一个模块拨出或插入均不会影响其它模块的正常工作，按需构成N+1，N+X冗余系统，减少了系统本身和负载的风险系数，是负载受UPS保护时间全面提升。解决各种因为外部原因带来的问题，性能更加可靠性，又简化了用户维护难度。

应用领域

模块化UPS电源应用较为广阔，在数据处理中心、IT设备机房、电信、金融、证券、交通、税务、医疗系统等场所都可以见到模块化UPS的身影。
