配置合适的UPS电源使用是在市电中断时，保障负载设备正常运行的重要因素，电池容量如果选择偏小不仅不能满足UPS后备时间，还会因电池放电倍率太大，严重影响电池的性能及使用寿命，同时给系统的稳定运行带来极大的隐患，本文总结了关于怎样配置UPS电源使用及蓄电池的计算方法，供大家借鉴参考。

一、怎样配置合适UPS电源使用

1、设备要求

配置设备是否需要很高精度的供电，如需高精度的供电，则需要选择在线双变换的UPS电源。其次是看负载类型，负载是否不允许供电有闪断，如：继电器类的设备或开关信号的设备，对于这类的设备应该选择在线双变换UPS电源。若配备在线互动式的UPS，那么就有可能在UPS电源市电与电池切换时，负载有断电或误动作；

2、当地电网

如果当地电网质量相对较好，说明平时电压波动较小，可以考虑选择在线互动式的UPS电源。若当地电网质量较差，电压波动较大，建议使用在线双变换的UPS电源，这类型的UPS电源对市电的适应能力要好于在线互动式。

3、后备时间

若要求较长时间延时，可以考虑选择标长两用的机器或买不带内置电池的UPS电源，这两种UPS电源都可以外配原装电池或第三方电池，以达到较长后备式时间的目的。

4、安装方式

一般来说，UPS电源有两种安装方式，一种是塔式安装，一种是机架式安装，可根据您的机房环境或现场环境来选择，而且还需要注意，不是所有的UPS电源都同时支持这两种安装方式，大多数情况下，机架式的UPS也可以做塔式安装，但塔式的UPS电源不一定能做机架式安装，因此它是的UPS电源没有办法安装导轨，因此，确认好UPS电源功率段及工作方式后，一定要确认一下UPS电源是否可以满足安装要求。

5、其他

按以上选择后，您可能就要考虑一下其他问题了，比如是否需要网络管理，如需要那么您可能需要购买网络管理卡（对于以随机赠送网络管理卡则不需要购买），另外就是是否需要干接点输出等，这些一般都是附加功能。

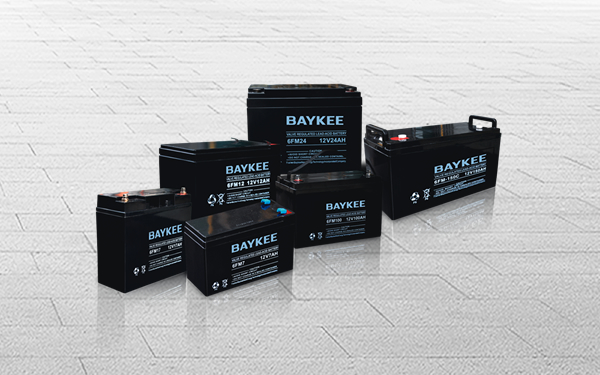

上海华馗电力航天柏克蓄电池产品图

二、蓄电池容量计算方法

1、明确什么因素可以影响备用时间：

（1）负载总功率P总（W），考虑到UPS的功率因数，在计算时可直接以P总的伏安（VA）为单位来计算。

（2）V低是蓄电池放电后的终止电压（V），2V电池V低=1.7V;12V电池V低=10.2V

（3）V低是蓄电池放电后的终止电压（V），2V电池V低=1.7V;12V电池V低=10.2V

（4）Kh为电池容量换算系数（Ct/C10），10Hr放电率为1，5Hr放电率0.9，3Hr放电率为0.75，1Hr放电率为0.62

（5）I为电池工作电流（A），T为连续放电时间（H），V为UPS外接电池的直流供电电压（V）

2、UPS电源的电池配置计算方法

（1）恒功率法（查表法）

这种方法是根据蓄电池恒功率放电参数可以快速准确地选出蓄电池的型号。首先计算在后备时间内，每个2v单体电池至少应向UPS提供的恒功率。

P（W）电池组提供的总功率P（VA）UPS标称容量（VA）

计算步骤：

P（W）={P（VA）*Pf}/η

Pnc=P（W）/（N*n）

UPS不间断电源厂家往往都会提供Vmin下的恒功率放电参数表，我们可以在表中找出等于或者稍大于Pnc的功率值，这一功率值所对应的型号即能够满足UPS电源系统的要求。如果表中所列的功率值均小于Pnc.可以通过多组电池并联的方式达到要求。

（2）估算法

这是根据蓄电池的恒流放电曲线来确定蓄电池容量和型号的方法，首先计算PS系统要求的电池最大电流：

Imax电池组提供最大电流Umin电池组的最底电压

Imax={P（VA）*Pf}/（η*Umin）

可以根据UPS要求的后备时间从电池恒流放电曲线中查出放电速率n，然后根据放电速率的定义：n=Imax/C10，得出配置蓄电池的额定容量C10并确定电池型号。

（3）恒流法：

Q=P×T/K×V×η

Q-蓄电池容量（AH）、P-负载功率、T-备用小时数（按2小时计算）

K-蓄电池放电系数（2小时）、V-UPS整流后母线电压、η-蓄电池逆变效率
