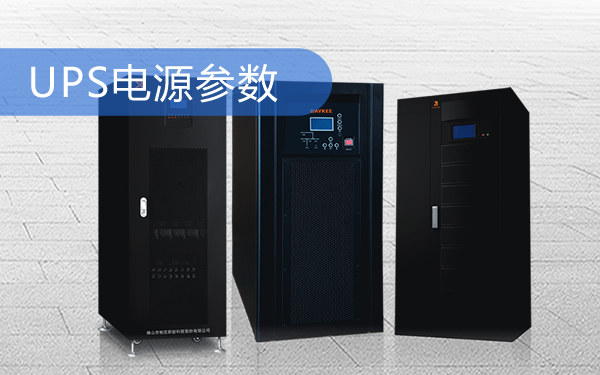

上海华馗电力机电技术师讲解：UPS电源参数

UPS电源是可以保障计算机系统在停电之后继续工作一段时间以使用户能够紧急存盘，不因停电而影响工作或丢失数据的电源装置。而对于UPS电源参数，是用户在配置UPS电源使用时所考虑的因素。下面，上海华馗电力高级工程师从基本参数、性能参数等几个方面，为大家详细阐述《UPS电源参数》。

UPS电源的基本参数

(1)负载；负载可分三类，10kVA以下为小负载，10～60kVA为中负载，60kVA以上为大负载。

(2)输出电压的谐波含量(失真)；谐波电压对电路中的参考电压及低电压工作的逻辑电路会造成噪声。

(3)非线性负载；指电感性负载或电容性负载。在计算机系统中，非线性负载主要是主机、打印机(特别是激光打印机)和显示终端等；线性负载主要是磁盘和磁带设各。一般小负载是非线性负载；中负载是线性与非线性负载相近或其中一种稍大；而大负载一般是线性负载，因为大负载由多台设备构成，运行中此起彼伏，宏观看起来总负载比较稳定。

(4)阶跃负载；当一部分负载接通或断开时，都会使负载产生阶跃变化。由于UPS不能瞬时更正这种突然变化的电流9输出电压就会产生相应的变化。小负载由于只接很少的设各，有时会出现100%的阶跃负载。中等负载出现的阶跃不超过50%。而大负载只有在不正常的运行状态下才可能出现超过z5%的阶跃负载。一般的逆变器设计都能满足小于25%的阶跃负载。

(5)效率；对于一个大系统来说，效率必须足够高。比如一个125kV·A的UPS，若只有85%的效率，那么每年多消耗的费用相当于初始投资的30%。

(6)体积；中小型UPS要求体积要尽可能小。

(7)噪声；UPS的噪声水平不应超过它所在环境要求的噪声水平。

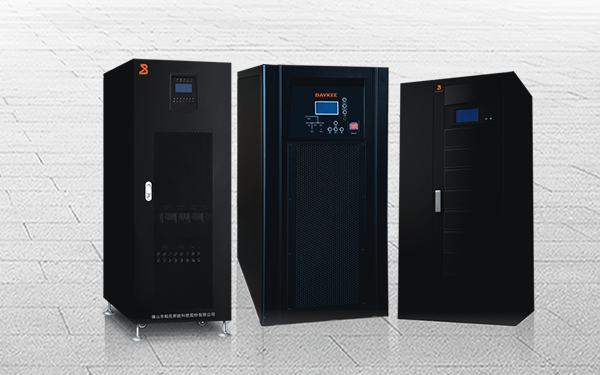

图：上海华馗电力航天柏克UPS电源产品

UPS电源性能参数

1、输入参数：输入电压范围，根据我国电网质量不高的情况，应选择较宽范围的UPS电源，目前用可控硅设计的UPS电源范围为-15%、+10%，用IGBT整流器设计的范围为-25%、+23%;频率范围最好选择范围较宽的50Hz±5Hz；交流旁路电压范围选择±10%，如超过此值将增大UPS电源的故障率；UPS电源应具有三相输入相序错误和三相缺相输入的自动保护功能。

2、输出参数：输出电压的静态稳定度，中、大型UPS电源为±1%;输出电压的瞬态电压波动值，中、大型UPS小于±5%；输出电压的可调范围，中、大型UPS电源从额定值起最小可调节±5%；输出频率，中、大型UPS为50Hz±0.1%；输出过载能力，中、大型UPS电源在10分钟以上时满足125%负载，在1分钟以上时满足150%负载；具有带三相100%不平衡负载能力，其三相电压差不应超过±3%;输出电压的谐波失真度<2%，并带100%线性负载。

3、额定运行参数：额定输出功率；额定最大输出、输入电流；额定输出输入频率，我国都为标准50Hz;标称输入、输出电压，根据进、出线的方式来确定，主要有单进单出、三进单出、三进三出方式，大、中型UPS采用三进三出的进出线方式。

4、其它参数：平均无故障时间为20～40万小时(大型UPS电源)，15～22万小时(中型UPS电源)；并机能力，要求UPS具备直接并机输出能力，各台UPS输出电流的均流不平衡度为2%～5%，此值应越小越好;应具备远程监控、故障报警、运行状况记录功能;应具备防雷击抗浪涌抑制，抗静电放电功能。


UPS电源作为保护性的电源设备，性能参数具有重要的意义，是用户选购时的考虑重点。同时，UPS电源按工作方式分为后备式、在线式、在线互动式UPS电源；而后备式对负载的保护最差，在线互动式略优之，在线式几乎可以解决所有的常见电力问题。因此用户在选购时，应根据负载对电力的要求程度及负载的重要性不同而选择不同类型的UPS电源。
