UPS电源是针对中国电网环境和网络监控及网络系统、医疗系统等对电源的可靠性要求，克服中、大型计算机网络系统集中供电所造成的供电电网环境日益恶劣的问题，以全新的数字技术研制出的第三代工频纯在线式智能型UPS电源。但对于怎么正确安装UPS电源这一问题，常常是业主用户及初级工程师的绊脚石。今天，上海华馗电力工程师针对《UPS电源安装规范》专题进行详细讲解。

UPS电源安装步骤

（1）到现场先确定UPS电源、电池柜的安装位置，及配电柜上UPS电源输入、输出开关位置；

（2）安装电池连接线

1、确定电池开关所在的位置，确定电池咋电池柜中的正负极方向

2、开始电池线的连接、注意不要正负极短路

3、从下一层到上一层的电池线要用胶布包好，防止意外碰到短路

4、最后留出的正负极要分清楚，防止接错，正极要接到空气开关上

5、查看电池柜里有没有无关的东西

6从电池柜将电池线连接到主机之前，用万能表测量电池的电压是否正确一般为13.0V×电池节数如（13.0×30节=360V）并检查正负极出现有没有接反。

（3）主机的安装接线

1、正确的连接UPS电源的输入、输出以及电池柜到主机之间的电池连线

2、用万用表测量主机接线端子上的连接线有没有短路的现象

3、断开主机上的市电输入、输出、电池的开关，分别合上配电柜的输入开关、电池柜上的电池开关、测量电压是否异常。

（4）主机的开机

将UPS电源全部确认正常之后，按照开机流程步骤开机，进行市电、电池的转换，测量输出电压是否异常

（5）接入负载，看带载是否正常

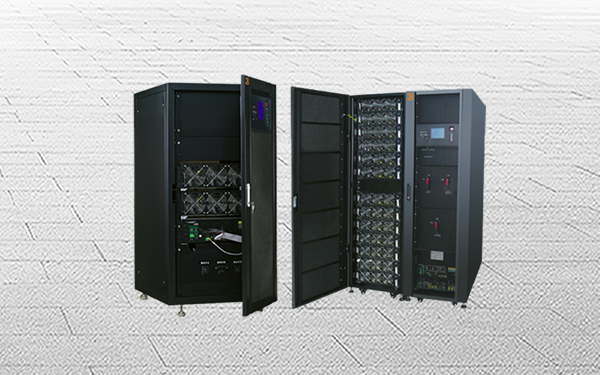

图：上海华馗电力BKH-M4系列模块化UPS不间断电源产品图

UPS电源安装要求

（1）UPS电源对运行环境的要求

UPS电源最好安装在无导电杂质的和装有空调的独立房间内，操作环境必须清洁、干燥并受到保护。空气须无灰尘和腐蚀性气体。系统运行时还必须保持空气流通，安装环境必须符合系列条件：运行相对湿度：0~95%，不结露；运行温度：0~40℃范围内

（2）安装位置要求

1、机器背部与墙或任何物件距离应有最少800mm空间

2、UPS电源的顶部不可放置任何物件

3、设备的正前方应及左右方必须预备充足的检修操作时间

4、设备的电池箱安装在机身的左右预留足够位置做电池检修用

（3）拆封并安装机柜

拆封UPS电源时，检查有无损坏情况；检查包装，查看是否有损坏或错装现象，如有，应及时与供应商联系。

3、拧下包装侧板顶部及底部的螺丝，拆下侧板；

4、检查前门上的机型是否与所订的机型相符；

5、记录机型数据以备今后使用。

注意事项

1、搬运过程中注意人身安全、设备安全；设备轻拿轻放，禁止野蛮搬运；

2、固定机架时小心头部和机柜触碰，禁止螺丝掉进配电柜；

3、安装电池时思路清晰、摆放有序、防止电池极性短路，严禁多人操作；电池电流绑扎清晰固定、螺丝拧紧，标签醒目。

4、输入输出电缆线连接应综合走线，整合出合理走线方案。布线横平竖直、美观，绑扎清晰牢固；接线牢固可靠。
