EPS电源系统主要有整流器、静态开关模块/手动旁路开关、控制单元及逆变器、蓄电池组组成,其中逆变器核心;整流器作用是将交流电变成直流电,实现对蓄电池充电机向逆变器模块供电;逆变器作用是将直流电变成交流电,供给负载设备稳定持续的电力;静态开关可以设定系统工作在后备或在线两种方式;手动旁路开关可将负载切换至市电并与系统隔离。
工作原理
当市电正常时,由市电经过互投装置给重要负载供电,同时进行市电检测及蓄电池充电管理,然后再由电池组向逆变器提供直流能源。充电器是一个仅需向蓄电池组提供相当于10%蓄电池组容量(Ah)的充电电流的小功率直流电源,并不具备直接向逆变器提供直流电源的能力。此时,市电经由EPS电源的交流旁路和转换开关所组成的供电系统向用户的各种应急负载供电。与此同时,在EPS的逻辑控制板的调控下,逆变器停止工作处于自动关机状态。在此条件下,用户负载实际使用的电源是来自电网的市电,因此,EPS应急电源也是通常说的一直工作在睡眠状态,可以有效的达到节能的效果。
当市电供电中断或市电电压超限(±15%或±20%额定输入电压)时,互投装置将立即投切至逆变器供电,在电池组所提供的直流能源的支持下,此时,用户负载所使用的电源是通过EPS的逆变器转换的交流电源,而不是来自市电。

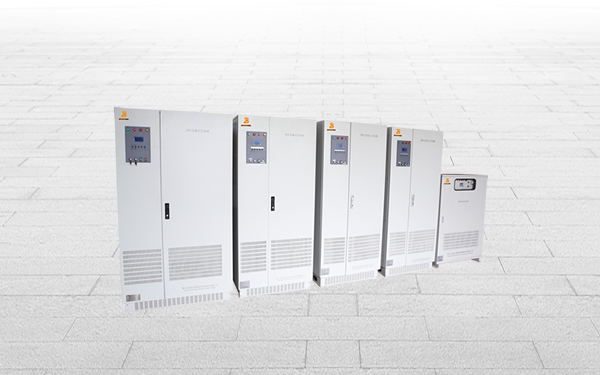

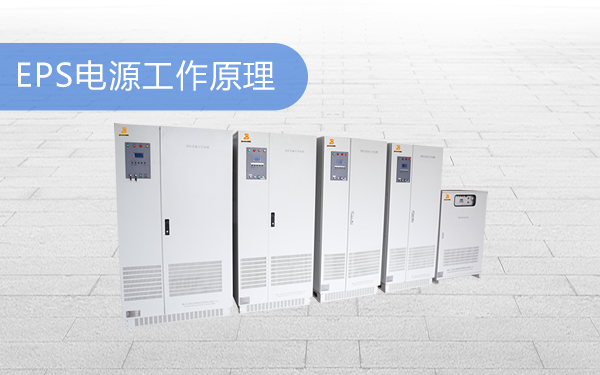

图为:上海华馗电力FEPS-BKS系列EPS应急电源
当市电电压恢复正常工作时,EPS的控制中心发出信号对逆变器执行自动关机操作,同时还通过它的转换开关执行从逆变器供电向交流旁路供电的切换操作。此后,EPS在经交流旁路供电通路向负载提供市电的同时,还通过充电器向电池组充电。
应用场所
随着人们的消防意识不断提升,如今EPS电源被广泛应用于各类建筑的工作供电和消防供电,医院、宾馆、商场等安全供电、交通系统高速公路、隧道、地铁、民用机场的供电等;电力系统的供电、军队后备保障供电等,EPS电源是一种能想负载设备提供高质量供电电源。
