上海华馗电力高级机电工程师讲述：EPS应急电源逆变器

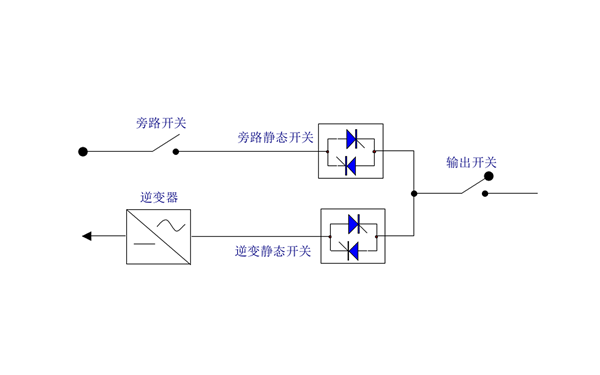

EPS应急电源系统主要由电池充电、逆变器、蓄电池、静态开关等几部分组成，本期，上海华馗电力高级机电工程师主要讲述的是《EPS应急电源逆变器》。

逆变器是把直流电能（转变成定频定压或调频调压交流电的转换器；由采样电路、单片机控制电路、IGBT驱动电路、 IGBT模块、逆变隔离变压器、滤波电感及电容和保护电路等构成。微处理器通过采样信号进行计算后产生SPWM信号、隔离驱动、IGBT模块总线的直流电变换成高频的SPWM波，再通过逆变隔离变压器、逆变滤波器滤波后输出纯净的正弦交流电。同时通过反馈采集的电压、电流、温度等信号对输出电压、波形进行调节，还进行实时保护。

工作原理

逆变器是一种DC to AC的变压器，它其实与转化器是一种电压逆变的过程。转换器是将电网的交流电压转变为稳定的12V直流输出，而逆变器是将Adapter输出的12V直流电压转变为高频的高压交流电；两个部分同样都采用了用得比较多的脉宽调制（PWM）技术。其核心部分都是一个PWM集成控制器，Adapter用的是UC3842，逆变器则采用TL5001芯片。TL5001的工作电压范围3.6～40V，其内部设一个误差放大器，一个调节器、振荡器、有死区控制的PWM发生器、低压保护回路及短路保护回路等。

特点

1.转换效率高、启动快；

2.安全性能好：产品具备短路、过载、过/欠电压、超温5种保护功能；

3.物理性能良好：产品采用全铝质外壳，散热性能好，表面硬氧化处理，耐摩擦性能好，并可抗一定外力的挤压或碰击；

4.带负载适应性与稳定性强。


EPS电源逆变器冗余量大，进线柜和出线柜都在EPS应急电源内部，电机负荷有变频启动。机壳和导线有阻燃措施，有多路互投功，可与消防联动。


使用注意事项

1、直流电压要一致

每台逆变器都有接入直流电压数值，如12V，24V等，要求选择蓄电池电压必须与逆变器直流输入电压一致。

2、逆变器输出功率必须大于电器的使用功率。

3、正、负极必须接正确

逆变器接入的直流电压标有正负极。连接时必须正接正，负接负。连接线线径必须足够粗，并且尽可能减少连接线的长度。

4、应放置在通风、干燥的地方，谨防雨淋，并与周围的物体有20cm以上的距离，远离易燃易爆品，切忌在该机上放置或覆盖其它物品，使用环境温度不大于40℃。
