上海华馗电力高级机电工程师讲述：UPS电源要求

UPS电源是以逆变器、电池组等主要组成部分的恒压、恒频的不间断电源设备，在市电中断时，使负载维持正常的工作，以便保存资料并保存负载的软硬件不受损坏。那么，针对UPS电源的特性，本期上海华馗电力机电工程师将从UPS电源设计要求、功能要求、国家相关要求等几个方面详细讲述UPS电源设备。

一、UPS电源设计要求

1、可用性

数据中心日益增长的可用性需求，推动着UPS电源配置的不断发展；可用性即电源保持供电并正常运行以支持关键负载的时间百分比估算值。

2、等级

UPS电源系统以及配电设备都需要定期进行维护，系统配置的可用性一方面取决于配置不受设备故障的隐形，另一方面取决于执行政策维护和例行渊试以保证关键负载供电的能力。

3、成本

可用性等级越高，成本也就越高。其中包含UPS电源结构、网络关键物理墓基础实施、开关装置、制冷系统、消防系统、机架、整个系统的调试等。


二、UPS电源功能要求

1、静态旁路开关的切换时间一般为2~10ms，并具有：当逆变装置故障或需要检修时，应及时切换到电网电源供电；当分支回路故障短路，电流超过预订值时，应切换到电网电源，以增加短路电流，使保护装置迅速动作，待切除故障后，再启动返回逆变器供电；带有频率限踪环节的不间断电源装置，当电网频率被动或电压波动超过额定值时，应自动与电网解列，频率与电压恢复正常时自动并网。

2、用市电旁路时，逆变器的频率和相位应与市电锁相同步。

3、对于三相输出的负有不平衡度，最大一相和最小一相负载的基波均方根电流之差，不应超过不间断电源额定电流的25%，而且最大线电流不超过其额定值。

4、三相输出系统检出电压的不平衡系数应不超过5%。输出电压的总波形失真度不应超过5%。

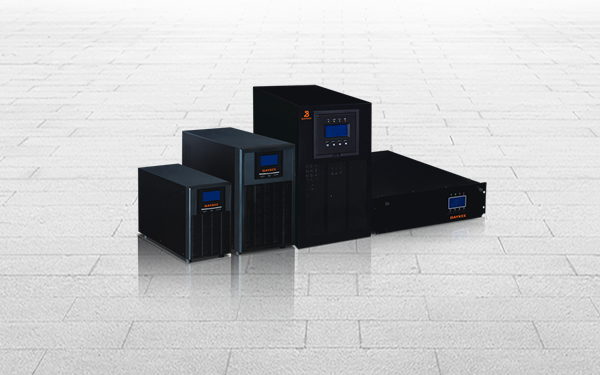

图：华馗电力UPS不间断电源产品图

三、UPS电源国家相关要求

1、根据建筑电气设计规范JGJ-T16-2008相应规定，UPS电源装置适用于允要求连续供电或允许中断供电时间为毫秒级的供电。程控用户交换机房的供电：当机房内通信设备有交流不间断和无瞬变供电要求时，应采用UPS电源供电，其蓄电池组可设一组。

2、UPS电源的容量：根据建筑电气设计规范JGJ-T16-2008相应规定，对电子计算机供电时，UPS装置的额定输出功率应大于计算机个设备额定功率总和的1.2倍，对其他用电设备供电时，其额定输出功率应为最大计算机负荷的1.3倍。

3、UPS电源的储能：根据安全防范工程技术规范GB50348-2004规定，系统供电应设置不间断电源，其容量应适应运行环境和安全管理的要求，并应至少能持续系统运行0.5h以上。


同时，对于企业机房、数据中心机房等计算机设备重要场所，应当严格按照要求配置UPS电源使用，确保体系的可靠性和实用性，使机房处于“永不宕机”的状况，使机房设备处于“永远在线”的状况。
