上海华馗电力高级机电工程师讲述：UPS电源运行方式

UPS电源是主要用于计算机机房和网络机房等提供不间断的恒压恒频的交流电源装置，是目前较为常见的应急电源系统，其中市电正常时与市电异常时的情况下，工作方式也略有不同。下面，华馗电力高级机电工程师将从UPS电源单进运行方式、UPS电源双机运行方式等方面详细了解UPS电源主要的运行方式。

UPS电源单机运行方式

1、单机正常运行方式（整流器供电）：正常运行是，主路电源输入开关、旁路输入开关、直流输入开关UPS电源输出开关在“合闸”位，维修旁路开关在“自动”位，UPS电源负载由主路电源经过整流器、逆变器供电。

2、单机蓄电池供电：当整流器故障或正常工作电源失压时，将由蓄电池直流系统220V母线通过闭锁二极管逆变器转换为220V交流，继续供电。

3、单机自动旁路供电：当逆变器故障时，通过静态切换开关自动切换到由旁路系统供电，旁路系统电源来自备用UPS电源，经隔离降压变压器、调压变压器，再经静态切换开关送至UPS电源主母线。

4、单机手动旁路供电：当静态切换开关需要维修时，可手动操作旁路开关，使其退出，并将UPS电源主母线切换到怕旁路交流电源系统供电。


UPS电源双机运行方式

1、主从热备运行方式

优点：将一台UPS电源的输出接入另一台UPS电源的旁路电源；这样可以在主机主电源失电且电池放电结束转旁路后，旁路电源输出个负载的依然是另一台UPS电源逆变器的输出，即延长了一倍的后备时间，又可以在主机故障转旁路时，负载接收的依然是稳定的UPS输出电源，提高了可靠性。

2、双机并联UPS运行方式

优点：

1、提高了运行可靠性，通常由两台UPS电源并联直接输出，正常运行时这两台UPS电源平均分配负载电流，当其中一台故障时，另一台承受全部负载电流，只有当两台同时出现故障时，负载才转旁路静态开关，因此可大大提高UPS运行可靠性。

缺点：

1、从机长期处于热备用状态，其内部元件（包括电池）长期无谓的消耗电能，大大降低了设备效率；

2、由于从机长期空载运行，当主机故障切旁路时，从机瞬间满负载输出，很可能耐受不了冲击而发生故障，反而增加了故障率。

3、维修方便：需要时，其中一台UPS电源可完全下电进行维修，而不影响另一台UPS电源向负载供电。

缺点：

1、双机冗余并联UPS电源供电系统两台UPS电源的旁路电源必须取自统一电源且相序必须对应，否则会在切旁路时发生相间短路事故，安装及检修时需特别注意，两台UPS电源之间的协调与通讯控制系统一定要可靠，否则很可能随时造成两台UPS电源因输出不同发生故障。

2、双机冗余并联UPS电源供电系统中两台UPS电源的输出端是始终并接在一起的所以一方面必然存在环流，消耗电能、降低效率；另一方面，如果输出端发生短路故障，两台UPS电源将同时受到影响，甚至同时停机。

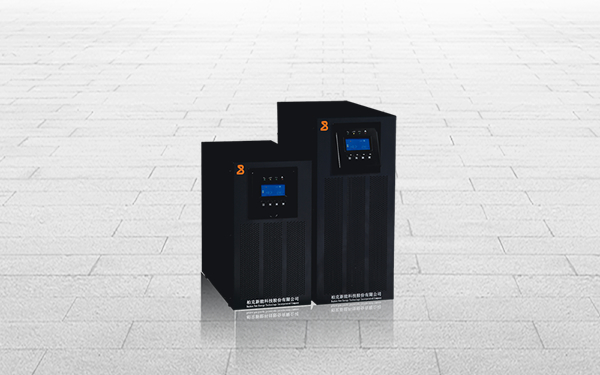

图：上海华馗电力HS系列UPS电源

3、单双机UPS运行

优点：

1、结构简单，可靠性高；四路电源同时供电，并可以实现无间断切换；

2、两台UPS电源之间无需通讯，避免了因通讯造成误动作；

3、组合形式灵活多变，降低了对旁路电源的要求。

缺点：

1、需要增加STS、ATS（双电源自动切换系统）增加了投资；

2、对ATS和STS的可靠性要求比较高，很大一部分保证负载正常运行的重担都压在STS和双电源自动切换系统（ATS）上，一旦这个关键点出问题，所有的功能都实现不了。
