华馗电力高级机电工程师讲解：EPS应急电源工作原理图

EPS应急电源是以在市电突然中断时，为消防设备提供安全可靠的电力供应，有效避免发生灾害时的人身伤亡和财产损失为原则的消防应急设备。
下面，华馗电力高级机电工程师做客上海华馗电力官网，通过文字形式，为大家详细讲述《EPS应急电源原理图》，旨意帮助业主用户深入了解EPS应急电源工作原理，使EPS应急电源能更好发挥其作用。

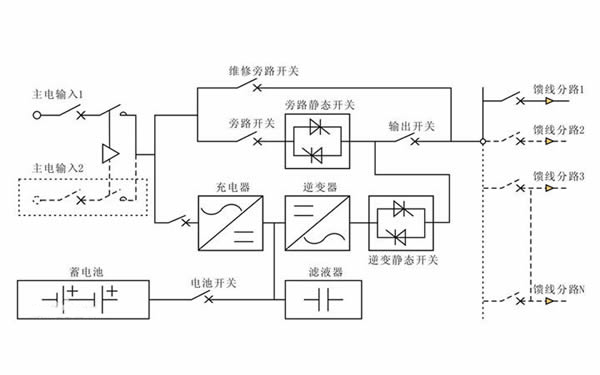

EPS应急电源电路原理

EPS应急电源是一种后备应急工作方式的电源，当市电电网正常时由市电直接输出供电，同时电池处于浮充状态，当输入电网异常时转为电池逆变应急供电。

电源电路图

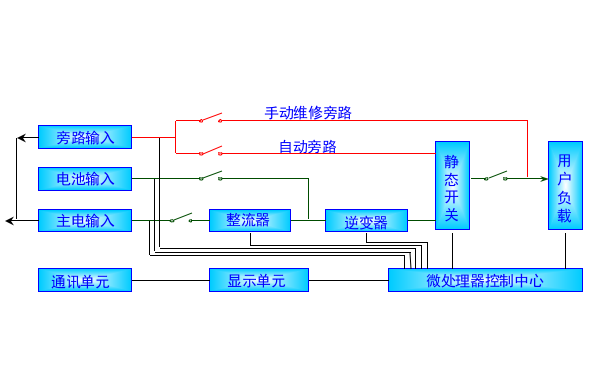

EPS应急电源整机原理

EPS应急电源是一个多重保护的交流供电设备。当主电正常时，将主电整流变换成纯净的直流电，滤除主电中的干扰，给蓄电池充电，同时输出主电；当主电异常时，将蓄电池储存的直流逆变交流输出，保证用户负载的高质量的电源供电；手动维修旁路保证在不断电的情况下对EPS应急电源进行维护或检修。

整机原理图

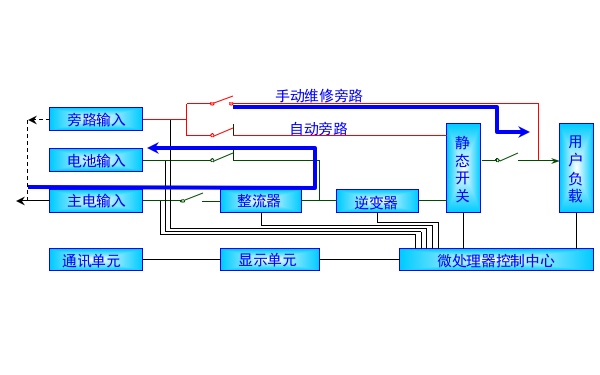

主电工作原理

主电输入经整流滤波变换成直流后，给电池组充电同时送SPWM逆变器逆器待机工作；主电异常时切换为电池逆变运行。

主电工作原理图

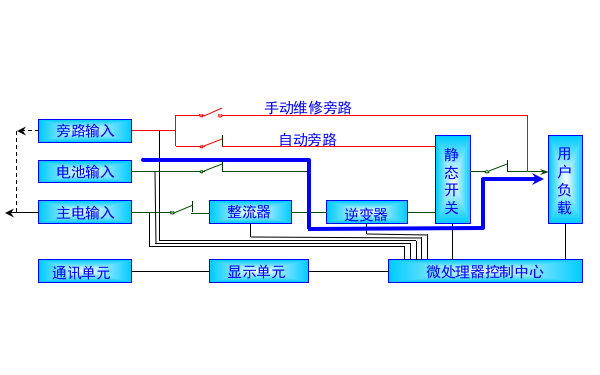

电池逆变工作原理

主电异常时，蓄电池通过SPWM逆变器逆变出交流电供给输出，通过逆变静态开关切换到输出。

电池工作原理图

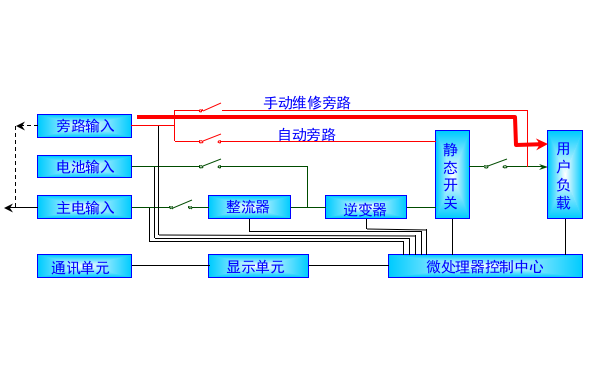

旁路运行工作原理

不断电的情况下在线维修时，将合上维修旁路开关，断开输出开关和主电开关，这样就将EPS机内的电路部分和输入、输出完全断开而不会中断用户的输出。

旁路工作原理图

同时维修旁路开关时，一定要按维修开关的流程操作。


上述主要为大家详细分析了EPS应急电源个组件的工作原理。若存在疑问或建议，请与上海华馗电力工作人员联系。作为EPS应急电源厂商，上海华馗专注为各行业领域用户提供机电、机房工程设计施工一站式顾问服务，旨意帮助大家构建安全的供电环境，构建美好家园。
