上海华馗电力高级机电工程师讲述：照明型EPS电源接线图

EPS电源是以解决应急照明、事故照明、消防设施等以及负荷供电设备为主要目标，提供一种符合消规范的具有独立回路的应急供电系统。在消防应急供电及工业领域中发挥着不可代替的作用；广泛应用于IDC机房数据制冷系统、高层建筑物、教育、体育馆等场合，在火灾、地震等灾难事故发生时，为场所内的应急照明灯具、疏散指示灯具等消防应急设备提供应急电力供应。


同时，由于关系到人员生命安全，责任重大；根据国家公安局消防部门规定，EPS电源属于强制性检验和符合相关认证管理，每个型号规格都必须获得国家相关部门检验和认证证书，且不得随意改变产品的功能、结构、外形、部件品牌、电池配置等参数。


另外，由于EPS电源负载多样化，给业主单位机电负责人和设计师们带来一定的困扰。本期，上海华馗电力高级机电工程师将对照明型EPS应急电源接线图，做详细的讲述。

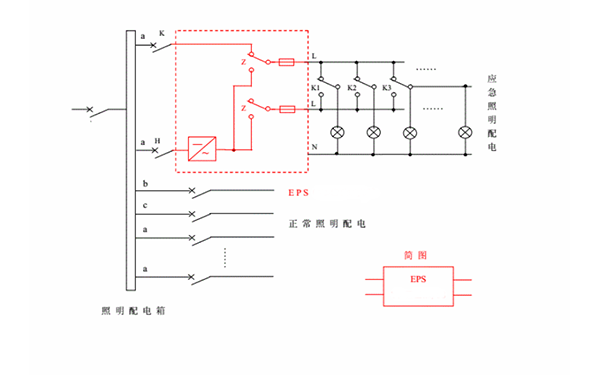

1、单灯可控型

图：单相双输入单相输出回路现场控制接线图

解析：

1、图为照明型EPS应急电源集中供电接线图；

2、断路器K为平时（非应急时）控制开关；

3、当H无电时Z转换为应急电源供电，实现应急照明；

4、K为断路器；

5、Z为转换开关；

6、K1、K2、K3为各灯回路现场双控翘板开关；

7、EPS应急电源设备箱内分别设N、PE线接线排；

8、虚线框内均在EPS应急电源内配置。

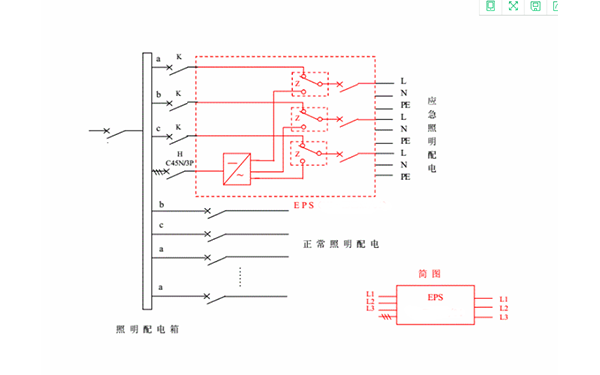

2、三相可控型

图：三相输入三相输出，应急时单相三路输出接线图

解析：

1、图为照明型EPS应急电源集中供电接线图；

2、断路器K可控制多个回路正常照明状态；

3、当H无电时Z转换为应急电源供电，实现应急照明；

4、K为断路器；

5、Z为转换开关；

6、EPS应急电源设备箱内分别设N、PE线接线排；

7、虚线框内均在EPS应急电源内配置。

3、三相多路可控型

图：三相输入三相多路输出，应急时单相三路输出接线图

解析：

1、图为照明型EPS应急电源集中供电接线图；

2、断路器K可控制多个回路应急灯平时工作状态；

3、当H无电时Z转换为应急电源供电，实现应急照明；

4、K为断路器；

5、Z为转换开关；

6、EPS应急电源设备箱内分别设N、PE线接线排；

7、虚线框内均在EPS应急电源内配置。

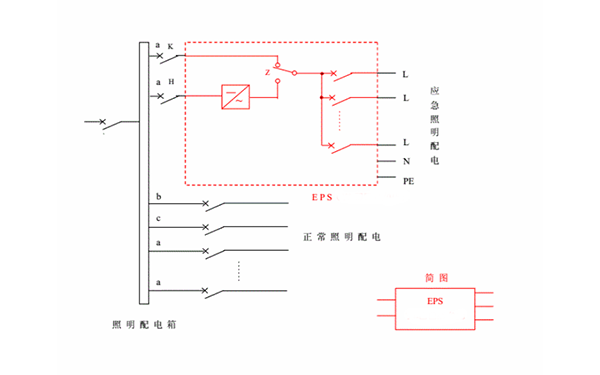

4、单路可控型

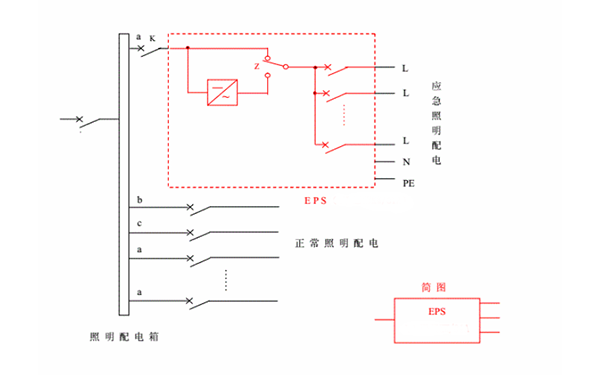

图：单相输入单相多回路输出接线图

解析：

1、本图为照明型EPS应急电源集中供电接线图；

2、当有市电时，由市电供电给负载，市电中断时EPS应急电源给供电负载；

3、K为断路器；

4、Z为转换开关；

5、EPS产品箱内分别设N、PE线接线排；

6、虚线框内均在EPS应急电源内配置。


5、单路可控型

图：单相双输入单相多回路输出接线图

解析：

1、图为照明型EPS应急电源集中供电接线图；

2、通过断路器K可控制照明灯具平时工作状态；

3、当H无电时Z转换为应急电源供电，实现应急照明；

4、K为断路器；

5、Z为转换开关；

6、EPS应急电源产品箱内分别设N、PE线接线排；

7、虚线框内均在EPS应急电源内配置。

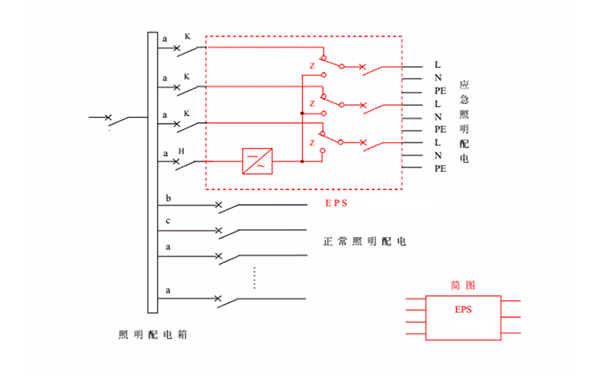

6、多路可控型

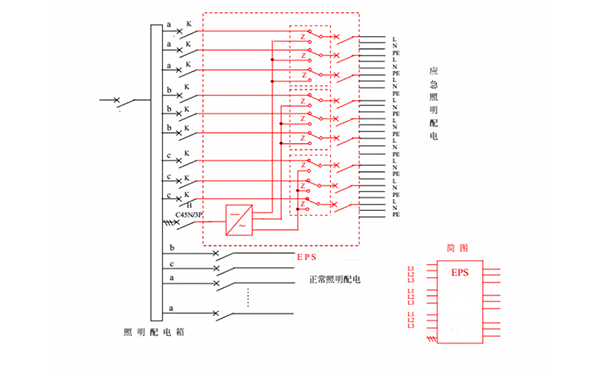

图：单相三输入单相三输出接线图

解析：

1、图为照明型EPS应急电源集中供电接线图；

2、通过断路器K可控制多个回路应急灯平时工作状态；

3、当H无电时Z转换为应急电源供电，实现应急照明；

4、K为断路器；

5、Z为转换开关；

6、EPS应急电源设备箱内分别设N、PE线接线排；

7、虚线框内均在EPS应急电源内配置。

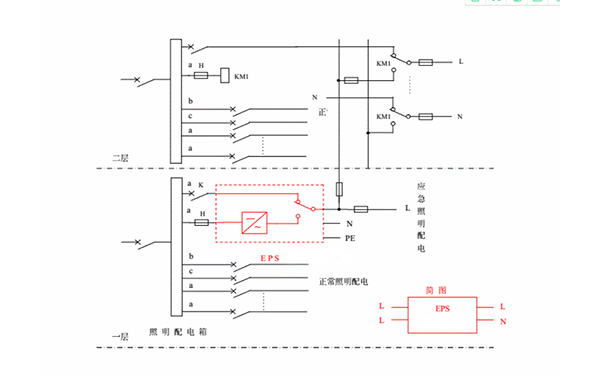

7、楼层可控型

图：单相双输入单相输入共多层接线图

解析：

1、图为照明型EPS应急电源集中供电接线图；

2、断路器K可控制每层回路应急灯平时工作状态；

3、当H无电时Z转换为应急电源供电，实现应急照明；

4、K为断路器；

5、Z为转换开关，设在EPS应急电源设备内，L、W同时转换；

6、KM1为转换交流接触器，设在本层照明配电箱内；

7、EPS应急电源柜内分别设N、PE线接线排；

8、虚线框内均在EPS应急电源内配置。

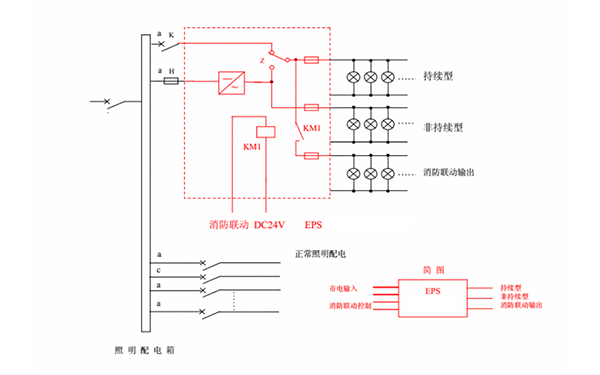

8、混合式

图：照明型混合接线图

解析：

1、图为照明型EPS应急电源集中供电接线图；

2、K是EPS输入断路器；

3、EPS应急电源箱内分别设N、PE线接线排；

4、虚线框内均在EPS应急电源内配置。

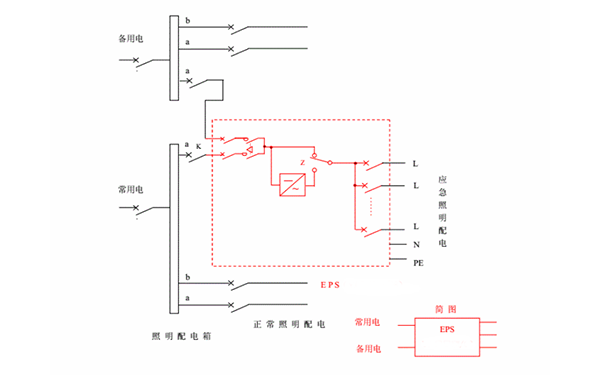

9、双电源接线图

解析：

图为照明型EPS应急电源集中供电接线图；

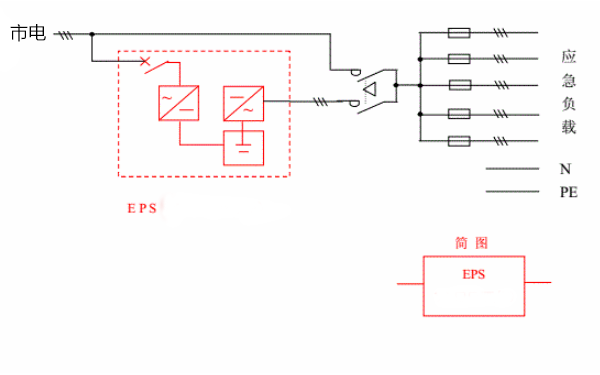

10、充当第二路双回路接线图

解析：

图为照明型EPS应急电源集中供电接线图；

本文主要讲述了照明型EPS应急电源10种集中供电接线方式，若有疑问，或想深入了解上海华馗电力EPS 应急电源产品结构及接线图的设计师、机电负责人，可联系上海华馗电力高级机电工程技术人员咨询或获取相关资料。
