上海华馗电力高级机电工程师讲述：动力型EPS电源接线图

EPS电源是以解决应急照明、事故照明、消防设施等以及负荷供电设备为主要目标，提供一种符合消规范的具有独立回路的应急供电系统。在消防应急供电及工业领域中发挥着不可代替的作用；广泛应用于IDC机房数据制冷系统、高层建筑物、教育、体育馆等场合，在火灾、地震等灾难事故发生时，为场所内的应急照明灯具、疏散指示灯具等消防应急设备提供应急电力供应。


同时，由于关系到人员生命安全，责任重大；根据国家公安局消防部门规定，EPS电源属于强制性检验和符合相关认证管理，每个型号规格都必须获得国家相关部门检验和认证证书，且不得随意改变产品的功能、结构、外形、部件品牌、电池配置等参数。


另外，由于EPS电源负载多样化，给业主单位机电负责人和设计师们带来一定的困扰。本期，上海华馗电力高级机电工程师将对消防设备专用EPS应急电源接线图，做详细的讲述。

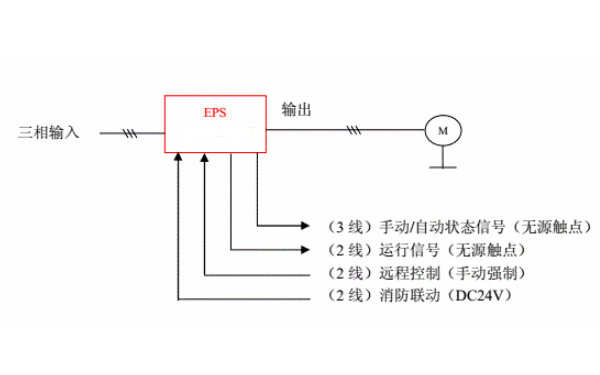

1、单逆变单负载接线图

图：单逆变单负载接线图

解析：

1、负载可为风机、水泵等一级负荷。

2、负载的容量与动力型EPS应急电源的容量为1:1，不需要有余量，且不需增加降压启动。

3、负载的启动与运行亦与EPS应急电源相连的启动信号控制。

4、EPS应急电源的输出必须直接与负载的电机相连。

5、负载通常应为单台电机，但需要同时也可多台，当多台时必须是同时启动或同时停止运行方可。

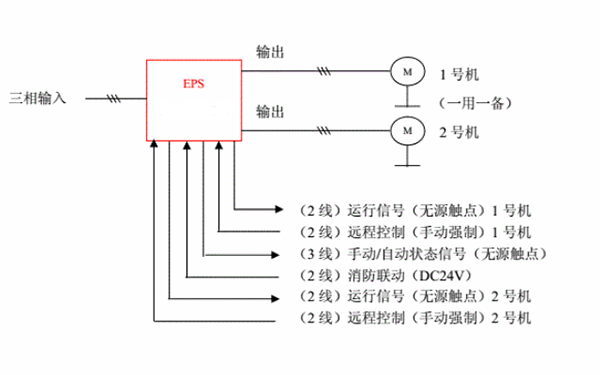

2、单逆变一用一备负载接线图

图：单逆变一用一备负载接线图

解析：

1、负载可为风机、水泵等。

2、负载的容量与动力型EPS应急电源的容量为1:1，不需要有余量，且不需增加降压启动。

3、负载的启动与运行靠EPS应急电源相连的启动信号控制。

4、负载的1号机与2号机的切换靠EPS应急电源手动切换开关。

5、EPS应急电源的输出必须直接与负载的电机相连。

6、当负载需要二用一备时建议采用双逆变器型式。

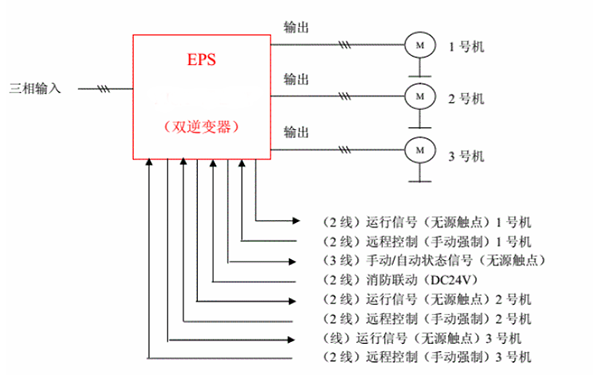

3、双逆变一用一备或二用一备负载接线图

图：双逆变一用一备或二用一备负载接线图

解析：

1、负载可为风机、水泵等。

2、负载的容量与动力型EPS应急电源的容量为1:1，不需要有余量，且不需增加降压启动。

3、负载的启动与运行靠EPS相连的启动信号控制。

4、负载的1号、2号、3号机的切换靠EPS应急电源手动切换开关。

5、EPS应急电源的输出必须直接与负载的电机相连。

6、对于一用一备的水泵使用场合也可采用双逆变器的方式实现。

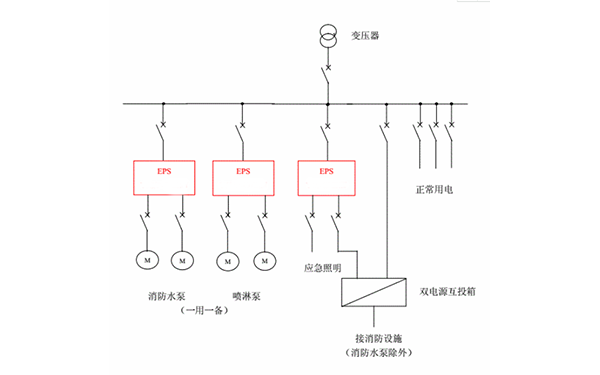

4、混合接线图1

图：混合接线图

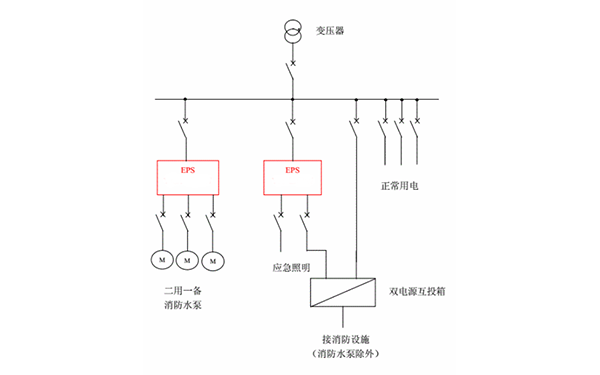

5、混合接线图2

图：混合接线图2


本文主要讲述了动力型EPS应急电源5种接线方式，若有疑问，或想深入了解上海华馗电力EPS 应急电源产品结构及接线图的设计师、机电负责人，可联系上海华馗电力高级机电工程技术人员咨询或获取相关资料。
