EPS电源是以解决应急照明、事故照明、消防设施等以及负荷供电设备为主要目标,提供一种符合消规范的具有独立回路的应急供电系统。在消防应急供电及工业领域中发挥着不可代替的作用;广泛应用于IDC机房数据制冷系统、高层建筑物、教育、体育馆等场合,在火灾、地震等灾难事故发生时,为场所内的应急照明灯具、疏散指示灯具等消防应急设备提供应急电力供应。
同时,由于关系到人员生命安全,责任重大;根据国家公安局消防部门规定,EPS电源属于强制性检验和符合相关认证管理,每个型号规格都必须获得国家相关部门检验和认证证书,且不得随意改变产品的功能、结构、外形、部件品牌、电池配置等参数。
另外,由于EPS电源负载多样化,给业主单位机电负责人和设计师们带来一定的困扰。本期,上海华馗电力高级机电工程师将对消防设备专用EPS应急电源接线图,做详细的讲述。
1、电梯

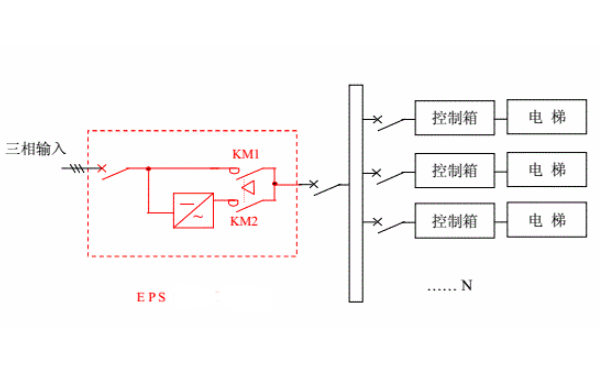

图:电梯接线图接线图
解析:
1、消防设备专用EPS应急电源只是在电路中作为一路电源,在无市电时提供应急输出。
2、电梯拖动电机应具有变频功能。
3、消防设备专用EPS应急电源额度容量应为电梯容量的1:1。

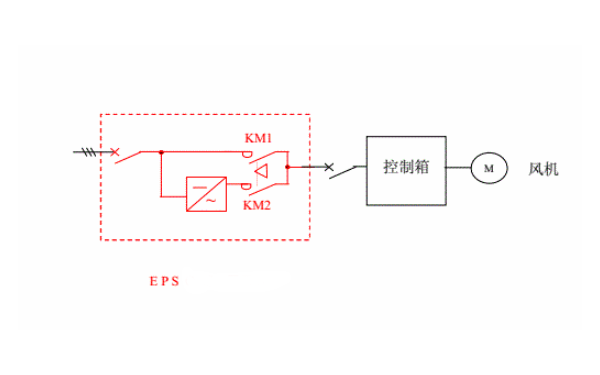

2、风机
解析:
1、若风机无任何变频、降压启动,则消防设备专用EPS应急电源的容量应为同时工作的风机电机容量的5倍以上。
2、若风机有变频启动。则消防设备专用EPS应急电源的容量为同时工作的风机电机总容量的1:1。
3、若风机有星三角降压启动,则消防设备专用EPS应急电源的容量应为同时工作的风机总容量的3倍以上。
4、风机可为排风机等。
3、卷帘门

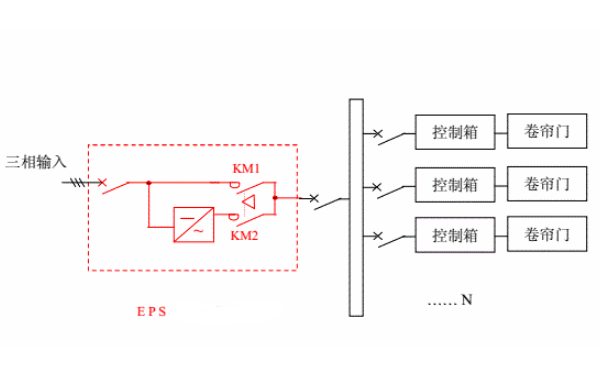

图:卷帘门接线图
解析:
1、高层建筑中卷帘门不是同时启动,三相消防设备专用EPS应急电源应不小于同时启动的卷帘门电机容量总和的3倍。
2、由于卷帘门的动作用电量很少,所以仅带卷帘门时,其电池配置可相应减少。一般可选三相消防设备专用EPS应急电源容量的20分钟备用时间。
3、消防设备专用EPS应急电源只是在电路中作为一路电源,在无市电时提供应急输出。
4、水泵

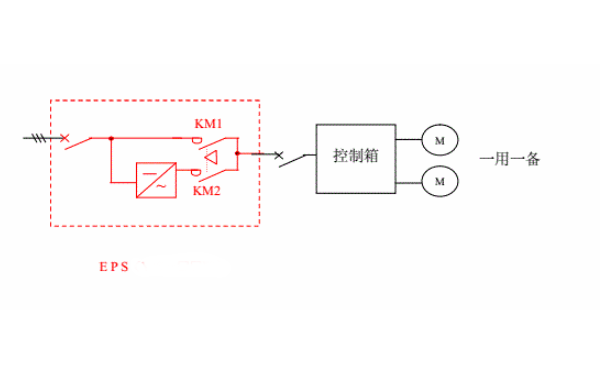

图:水泵接线图
解析:
1、若消防水泵无任何变频、星三角降压启动等措施,则消防设备专用EPS应急电源的容量应为同时工作的消防水泵电机容量的5倍以上。
2、若星三角降压启动,则消防设备专用EPS应急电源的容量为同时工作的消防水泵总容量的3倍以上。
3、水泵可为消防水泵、喷淋泵、供水泵等。
5、第二路电源与变电所接线线图1

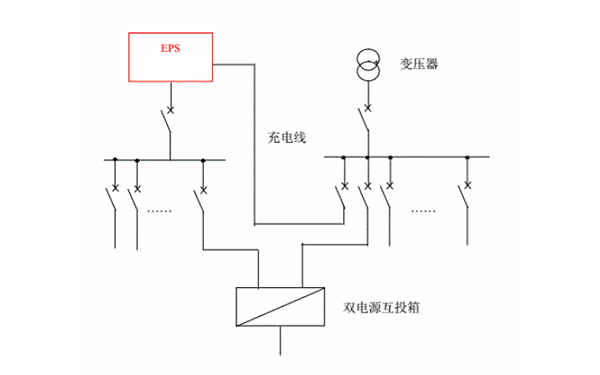

图:第二路电源与变电所相连(1)接线图
解析:
1、消防设备专用EPS应急电源输入电源线(即充电线)按照三相消防设备专用EPS应急电源标称容量的10%来计算,三相消防设备专用EPS应急电源的容量同“与配电柜相连混合供电接线图”一致。
6、第二路电源与变电所接线线图2

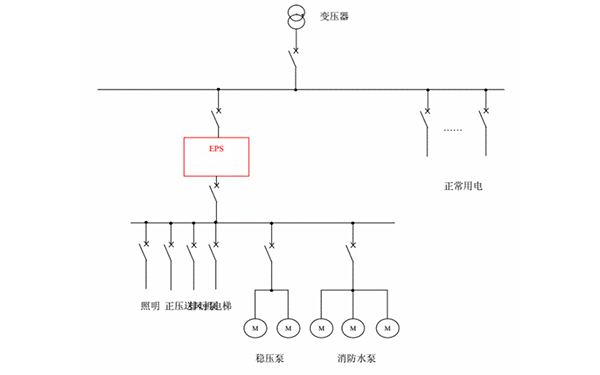

图:第二路单元与变电所相连(2)接线图
7、配电柜相连接混合物

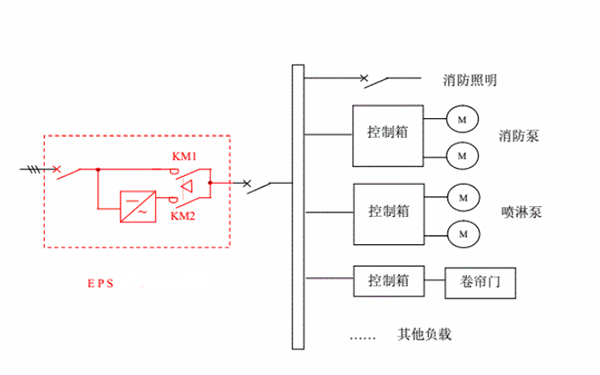

图:配电柜、混合物接线图
解析:
1、消防设备专用EPS应急电源的容量为同时工作的各种负荷容量总和与不带变频措施的电机类负载总容量的3倍之和。
2、若混合供电中电机容量只占总容量的1/7以下,则不必考虑启动余量,选用消防设备专用EPS应急电源时其容量与负载总容量为1:1。
3、在混合供电中的电机若有变频启动措施,可不必考虑消防设备专用EPS应急电源余量。
本文主要讲述了消防设备专用EPS应急电源7种接线方式,若有疑问,或想深入了解上海华馗电力EPS 应急电源产品结构及接线图的设计师、机电负责人,可联系上海华馗电力高级机电工程技术人员咨询或获取相关资料。
