华馗电力高级机电工程师讲述:UPS不间断电源指示灯

文章出处:www.flanke.net   信息来源:上海华馗电力官网   作者:UPS不间断电源厂家   时间:2019年12月13日   浏览量:    【字体:

UPS不间断电源在电力设备中扮演者非常重要的角色;其连接和指示的正常与否是业主用户其中判断UPS不间断电源设备的是否正常的路径之一;因此,根据对UPS不间断电源的了解和使用,上海华馗电力高级机电工程师将为大家讲述《UPS不间断电源指示灯》专题。

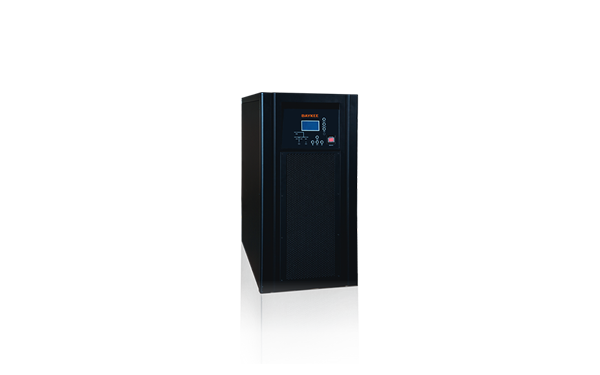

图:上海华馗电力UPS不间断电源设备

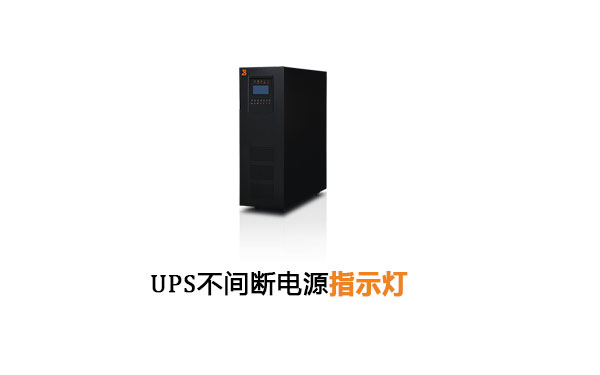

图:上海华馗电力UPS不间断电源设备

UPS不间断电源面板指示灯



1、在线状态指示灯:UPS电源接通市电,向连接的设备提供电源。

2、电池供电指示灯:当市电失效时,UPS可以在一段时间内用其内部电池向连接的设备供电。用电池供电时,UPS每隔30秒钟发出一次警报(4声“嘟”声)。当UPS返回在线操作时,警报停止。

3、旁路指示灯:此指示灯亮,表示UPS正处于“旁路”模式。在此模式时,不能使用备用的电池供电,市电被直接输送到连接的负载。

4、过载指示灯:当发生过载情况(即连接的设备超过UPS所定义的“最大负载”)时,UPS会发出持续警报声,此灯亮。

5、故障指示灯:此灯亮时,表示UPS电源检测到内部故障。


UPS不间断电源的正常指示状态



1、市电已连接,UPS不间断电源未开机;绿灯1和负载/电池5灯亮;绿灯1灯亮表示:有市电输入;黄灯2指示灯本应该是旁路指示灯,也就是市电不经过稳压过程直接从旁路给设备供电。

2、开机供电;按ON开关按钮,在开机的瞬间,绿灯1、黄色2、负载/电池和故障指示灯同时亮,接着负载/电池、故障指示灯从下至上逐个熄灭,负载/电池5灯再亮;约3s后黄色2灯熄灭,绿色2灯亮,输出插座供电,UPS不间断电源进入正常供点状态。此时负载/电池灯表示所带负荷的负载电量,最大带负荷量要保持负载/电池1灯不亮的状态。

3、无市电供电时的电池供电状态;当市电停电后,绿色1灯熄灭,表示没有市电,黄色1灯亮,表示电池供电,此时负载/电池灯表示蓄电池的当前容电量,并发出报警声。蓄电池容量足时报警声的时隔时间较长,负载/电池灯亮得多;蓄电池容量不足时,报警声的间隔时间缩短,负载/电池灯亮得少;当负载/电池1亮时,表示蓄电池只剩下不到25%的能量,此时报警音非常急促,提示不能继续供电了,应采取其他措施。

当供电恢复时,绿色1灯亮,黄色1灯熄灭,报警声停止。

4、关机断电;按下OFF按钮,绿色2灯熄灭,输出插座断电,负载/电池、故障指示灯全亮,然后负载/电池、故障指示灯由下至上逐个熄灭,最后负载/电池5灯再亮,绿色1灯保持常亮,UPS不间断电源停止工作,蓄电池保持充电状态。

图:上海华馗电力高频UPS不间断电源

UPS不间断电源指示灯黄灯亮的两种情况



1、无市电输入,电池指示灯黄灯亮起,并伴随间隔性的蜂鸣声,提示已经停电了,现在由UPS电源供电,这时候请注意及时恢复市电,如果不能再UPS工作时间内恢复市电,就及时对设备进行关机保存。

2、UPS电源来电自动启动,此时UPS处于旁路运行状态,旁路运行指示灯亮起,需手动对UPS进行一次开机操作,然后就可以正常使用了。

总之,UPS不间断电源不同的灯亮代表着不同的情况发生,若是故障灯亮,业主用户应当注意,及时维护,保障UPS不间断电源的正常运行;另外,上海华馗电力UPS不间断电源具有报警提示功能,若是UPS不间断电源故障,警报响起,第一时间提醒管理人员,及时处理。若对上海华馗电力UPS不间断电源设备感兴趣者,请与工作人员联系。
