UPS不间断电源是为单台计算机、计算机网络系统或其他电力电子设备如电磁阀、压力变送器等提供稳定、不间断的电力供应;当市电输入正常时,UPS不间断电源稳压后供应给负载使用,此时相当于一台交流式电稳压器;当市电中断或事故停电时,UPS不间断电源立即将电池的直流电能逆变成220V交流电供应给负载,使负载维持正常工作并保护负载软、硬件不受损坏。那么,本期,小编将邀请到上海华馗电力高级机电工程师从UPS不间断电源容量大小、尺寸大小等几个方面详细讲述《UPS不间断电源的大小》专题内容。
UPS不间断电源容量大小
上海华馗电力UPS不间断电源根据工作频率的不同分为工频在线式UPS不间断电源,容量在1kVA~800kVA;高频在线式UPS不间断电源1kVA~200kVA;模块化UPS不间断电源10kVA~600kVA,可4台并机运行,至2.4MVA;完全可满足用户负载需求。那么,用户应当如何确定所需的UPS不间断电源容量来满足后备时间的长短呢?
UPS不间断电源电池容量计算方法
蓄电池作为UPS不间断电源的储能装置,决定了UPS不间断电源后备供电时间的长短。电池容量偏小不能满足UPS不间断电源后备时间,还会因电池放电倍率太大,严重影响电池的性能及使用寿命;电池容量过大,价格相对贵,造成经济压力。下面,可通恒功率法、估算法以及恒电流法等计算方法来确定所需蓄电池的容量。
1、恒功率法
根据蓄电池恒功率放电参数快速准确地选出蓄电池型号;
P(W)={P(VA)*Pf}/η;
Pnc=P(W)/(N*n);
P(W)电池组提供的总功率P(VA)UPS标称容量(VA);PFUPS功率因子n逆变器转换效率;Pnc每cell需要提供的功率n机器配置的电池数量;N单体电池cell数Vmin电子单体终止电压。
2、估算法
根据蓄电池的恒流放电曲线来确定蓄电池容量和型号的方法,首先计算UPS不间断电眼要求的电池最大电流;
Imax电池组提供最大电流Umin电池组的最底电压;
Imax={P(VA)*Pf}/(η*Umin);
3、恒流法
Q=P×T/K×V×η;
Q-蓄电池容量(AH)、P-负载功率、T-备用小时数(按2小时计算)、K-蓄电池放电系数(2小时)、V-UPS整流后母线电压、η-蓄电池逆变效率。

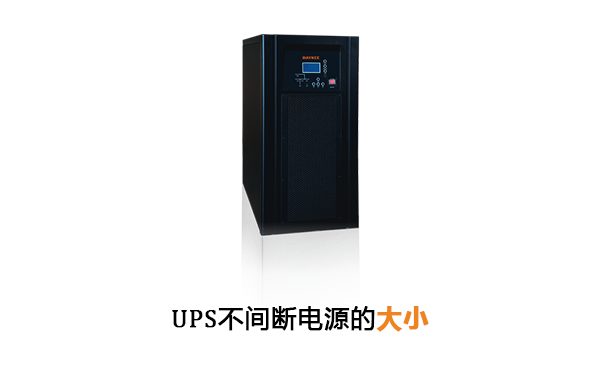

图:上海华馗电力UPS不间断电源

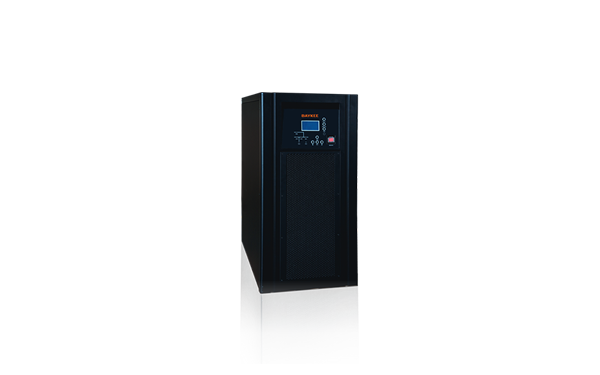

UPS不间断电源柜的尺寸大小
众所周知,UPS不间断电源由整流充电器、逆变器、蓄电池组、静态开关等元件组成。除长效UPS不间断电源装置蓄电池外置外,其它元件均安装在UPS不间断电源柜内。因此,由于不同容量的型号容量的UPS不间断电源设备外观尺寸大小不一。
总之,用户需更精准的尺寸大小,需根据用户所需的UPS不间断电源容量决定;若对本文存在疑问或建议,或对上海华馗电力UPS不间断电源设备感兴趣者,请与上海华馗电力工作人员联系。
关于上海华馗电力
作为中大功率EPS应急电源及UPS电源生产厂家航天柏克上海营销服务中心,上海华馗电力专注为各行业领域用户提供机电、机房工程设计施工一站式顾问服务,先后获得过中国商飞公司C919、上海世博园、宝信宝之云IDC、万国数据中心、宝德数据、中航集团、浦东国际机场、上海虹桥综合交通枢纽、上海青草沙水源地原水工程、崇启大桥、长江隧桥、虹梅南路隧道、崇明商务中心、麦德龙、上海交通大学、同济大学、上海师范大学等上海地区重大工程项目及诸多航天军工项目的认可,咨询电话:021-54306378,网址:www.flanke.net。
