华馗电力高级机电工程师详解:UPS不间断电源模式

文章出处:www.flanke.net   信息来源:上海华馗电力官网   作者:UPS不间断电源厂家   时间:2019年12月16日   浏览量:    【字体:

UPS不间断电源是备用电源,是一种可用于计算机或其他计算机产品的电源设备;若电源突然丢失,计算机可自动切换到UPS不间断电源设备上供电,计算机仍然可正常工作,确保计算机上运行的重要数据不会丢失。下面,上海华馗电力高级机电工程师从UPS不间断电源工作模式、接线模式等方面详细讲述《UPS不间断电源模式》。

UPS不间断电源供电模式

UPS不间断电源工作模式



1、正常运行模式

当市电正常时,设备将市电的交流电转换为直流电,而后对电池充电,以备电力中断时使用;需强调的是不间断电源系统并不是停电时才会工作,如遇到电压过低或过高、瞬间突波等,足以影响设备正常运转的电力品质时,UPS不间断电源系统都处于工作状态,为负载设备提供稳定且干净的电力。

2、旁路运行模式

当逆变器处于不正常状况,诸如过温、短路、输出电压异常或者过载超出逆变器承受范围等,逆变器将自动停止工作以防损坏。若此时旁路电源正常,静态开关会转换至备用电源输出给负载使用。如UPS不间断电源过载时,必须人为减少负载,否则旁路短路器会自动切断输出。

3、电池工作模式

一旦市电发生异常时,将储存于蓄电池中的直流电转换为交流电,此时逆变器的输入改由电池组来供应,逆变器持续提供电力,供给负载继续使用,达到持续供电功能。UPS不间断电源系统的电力来源是电池,而电池的容量是有限的,因此UPS不间断电源系统不会像市电能持续不断供应电力,所以无论多大容量的不间断电源系统,在其满载的的状态下,其所供电的时间必定有限,若要延长放电时间,须购买长延时UPS不间断电源设备。

4、旁路维护方式

当UPS不间断电源进行检修时,通过手动设置旁路保证负载设备的正常供电,当维修操作完成后,重新启动UPS不间断电源设备,此时的UPS不间断电源转为正常运行。

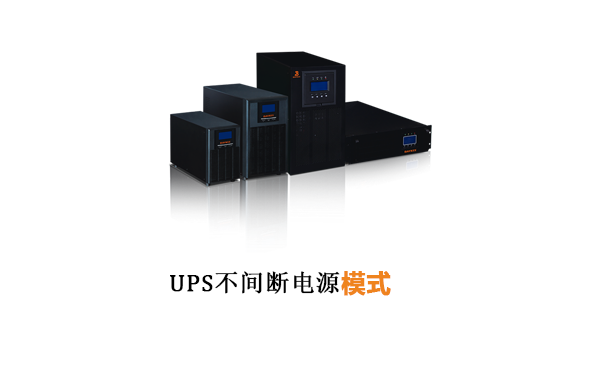

图:上海华馗电力UPS不间断电源产品

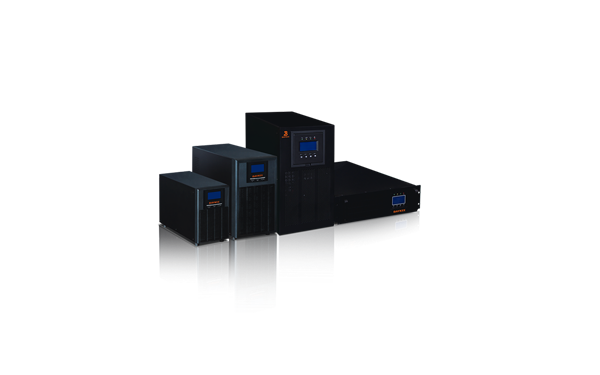

图:上海华馗电力UPS不间断电源产品

UPS不间断电源接线模式



1、普通单体UPS不间断电源接线模式

在UPS不间断电源内的逆变输出端设有一旁路开关,在UPS不间断电源正常工作模式时开关接在逆变输出的位置,当UPS不间断电源故障时开关自动转接到市电;者一旁路开关的功能一般是由一继电器和一静态开关共同完成,其中静态开关主要起消弧和缩短开关切换的时间,且旁路开关在切换时不会影响用电设备的工作。

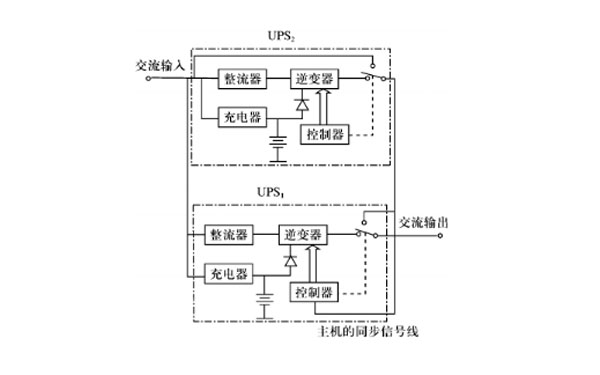

2、双机热备用接线模式

正常时UPS1、UPS2的旁路开关都接到逆变输出端,因此负载直接由主机即UPS1供电。

正常时UPS1、UPS2的旁路开关都接到启逆变输出端,因此负载由主机逆变输出供电,而从机即UPS2此时时空载运行。当主机故障时,UPS1的旁路开关跳接到丛集即UPS2的逆变输出上,负载转而由UPS2供电。

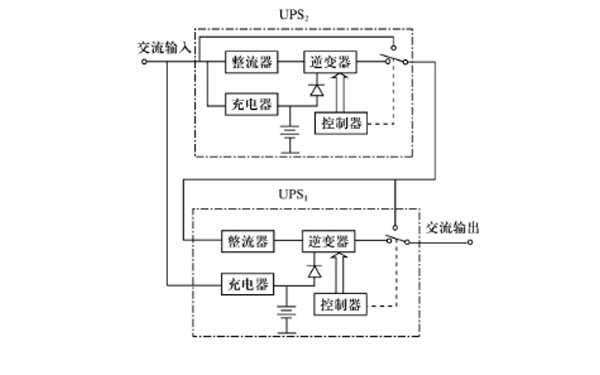

3、多机主备冗余接线模式

正常情况下,计算机负载电源由主机1和主机2分别承担,北极处于空载备用状态;主机1故障,主机1转旁路,备机逆变输出通过主机1的旁路开关给负载提供电源。

优点:

1、节省投资;

2、避免单一故障点,增加可靠性。

本文主要讲述了UPS不间断电源工作模式及接线模式,旨意帮助广大用户对UPS不间断电源设备的使用及安装有一定的认知。若对本文存在疑问或建议,或对上海华馗电力UPS不间断电源设备感兴趣者,请与上海华馗电力工作人员联系。
