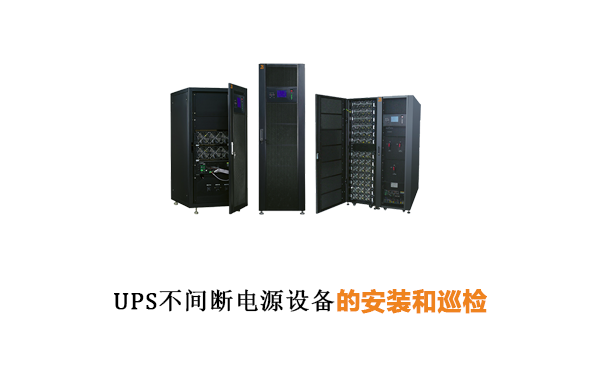

华馗电力高级机电工程师详解：UPS不间断电源设备的安装和巡检

UPS不间断电源作为突然停电时计算机等设备的“救生员”，已被越来越多的行业领域所使用；但作为一种比较精密的设备来说，用户应当如何安装和巡检维护UPS不间断电源设备，使其发挥最大的作用，保障计算机和网络设备免受停电危害呢？下面，上海华馗电力高级机电工程师将详细讲述《UPS不间断电源设备的安装和巡检》。

一、UPS不间断电源安装注意事项

1、UPS不间断电源配电要求

对与机器的输入、输出配线，用户电工应事先接好且拉到装机现场机器防止点预留一定长度1~1.5米长，以便机器到场后顺利安装。

2、出入线径选择

机器输入、输出线径的选择，不能低于国家用电安全标准；特别注意：对于三进单出的机器，其旁路火线及零线的进线线径必须为其它两相火线的3倍。

3、走线要点

所有的输入、输出铜芯线最好选用多蕊软线为佳，方便用户布线，也利于机器接线。机器输入、输出的地下走线应有金属材质护套，以防鼠咬、以为损断、烧裂等；金属材质护套也可屏蔽电磁，有利于通讯设备信号线的地下走线。

4、安全接地

检查接地地线，其接地电阻是否符合国家标准，这对机器安全运行及防雷均有利。

5、安装初检

中大机器安装前应打开机器门板，检查机内各块电路板、排线、电容、保险管、模块的螺丝、线材、机构件、变压器等是否有松动或脱落现象。


二、UPS不间断电源设备安装步骤

1、施工要点

1、将UPS不间断电源放置于用户设备附近的水平地面上；

2、UPS不间断电源后面板及侧板应与墙壁或相邻设备间保持200mm以上的距离，同时请勿用物品遮盖前面板的进风口，以免阻碍UPS不间断电源风机排气孔的排气，造成UPS不间断电源设备内部温度升高，影响UPS不间断电源的寿命；

3、保持UPS不间断电源设备安装环境的通风良好，避免安装在过热和湿度过高的环境中，远离水、可燃性气体或腐蚀剂，远离发热源，避免阳光直射，尽量保持进/出风口无灰尘；

4、即使在关机状态UPS不间断电源内也有可能有危险电压，非专业人员不可打开机壳，否会有触电危险；

5、防止UPS不间断电源在使用过程中发生移动，使用前务必将可调地脚旋下，使设备位置固定；

6、UPS不间断电源可用于阻容性和微感性负载，不易用于纯感性和纯容性负载，而且也不能接半波整流型负载。

2、安装步骤

1、将UPS不间断电源放置在制定位置，铺设UPS不间断电源设备输入、输出连接线，由现场工程技术人员监督确认输入、输出线序是否正确：线缆连接是否牢固。

2、组装电池柜，组装新电池组，电池组按照UPS不间断电源产品要求进行连接，连接完毕后由工程技术人员监督复查连接情况，连接完成后，测量整租电池电压是否达到要求值；

3、连接MCCB和UPS不间断电源主机的电池连线，接线完毕后由厂家工程进行性UPS不间断电源的开机、调试、矫正、测试工作，测试正常后进行市电断电模拟和恢复检测；

4、初次送电前的检查，在系统各项电气性能全部符合规范要求，安全措施齐全，各用电装置处于断开状态的情况下。

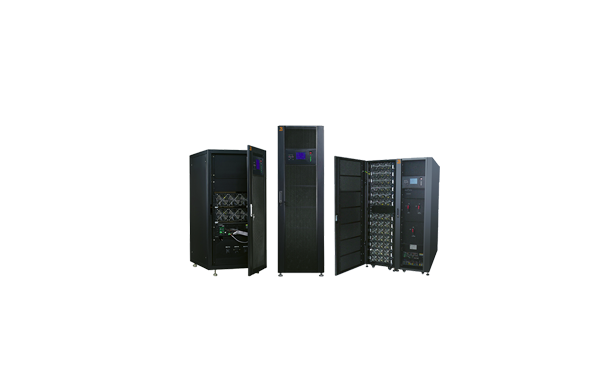

图：上海华馗电力模块化UPS不间断电源产品

三、UPS不间断电源设备巡检维护

1、日常巡检维护

1、巡检人员应每天记录UPS电源设备的运行情况，电压、电流值，发现问题及时处理；

2、检查各信号灯工作是否正常；

3、保持蓄电池外部清洁；

4、蓄电池组运行转态检查：

（1）运行温升：蓄电池在浮充转态时不发热，若发现个别电池又发热现象应立即检查原因，及时处理，若发现整组电池发热；首先应检查电池的运行状态（强充或放电均有一定的温升）；然后检查是否浮充电流过大或电池组发生外部微短路等现象，发现问题应及时处理。

（2）检查蓄电池组的连接点，接触是否严密，有无氧化，并涂以凡士林油。

5、在外观检查：

（1）是否有机械性损坏，设备内是否有小动物尸体；

（2）设备内部是否落有导电性的污垢或灰尘；

（3）堆积的灰尘是否影响了散热。

2、定期巡检维护

1、检查控制的显示模块显示与运行情况是否一致，显示无黑屏及乱码，如遇此现象尽快更换显示模块。

2、检查显示控制屏是否有异常声响，如有报警及其他异常现象及时处理。

3、检查显示控制屏操作按钮，确认各按钮功能正常，切换检查有关功能和参数。如遇异常及时上报处理。

4、检查电池组至UP不间断电源导线是否老化，老化的应及时更换相同载流面积的导线，尽量避免增加不必要的导线长度；

5、检查市电是否一直处于正常的供电之中，如果市电一直处于正常工作中，UPS不间断电源就没有机会工作，要定时进行人为放电，活化电池，检修UPS不间断电源是否处于正常状态。

6、当UPS不间断电源电池系统出现故障时，查明原因，分清是负载还是UPS不间断电源设备；时主机还是电池组，逐步排查解决。

总之，UPS不间断电源安装及巡检维护都是非常重要的，不正确安装及维护，会直接影响UPS不间断电源设备的使用寿命，直接造成用户经济损失。若对本文《UPS不间断电源设备的安装和巡检》专题内容存在疑问或建议，请与上海华馗电力机电工程师联系。
