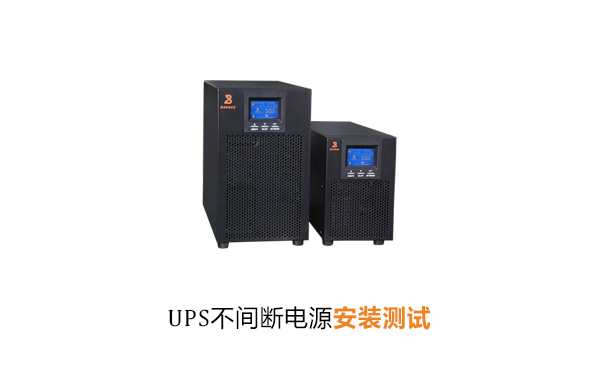

华馗电力高级机电工程师在线详解：UPS不间断电源安装测试

在“UPS电源知识”专题中，讲述了《UPS电源安装规范》等内容，本期，小编邀请到上海华馗电力高级机电工程师将针对安装使用方面，详细讲述《UPS不间断电源安装测试》专项内容。

一、UPS不间断电源安装

1、检查：检查设备内部所有紧固件是否松动、电器元器件是否完好；若发现错误，及时纠正；

2、放置：机器应放置于平整且空气流通和没有尘土的地方，在温度和湿度超过指定范围时不要使用电源，就位后接触所有继电器触点的紧固物，同时将所有开关置于OFF位置；

3、安装电池：UPS不间断电源有内接与外接，串接时注意电池的正负极正确连接；电池组的正负极连接与电池柜总输出的接线端子上，并确认正负极性，电池柜总输入端子与合闸母线输出开关相连。

4、连接交流输入：交流输入为双路三相四线制输入，两路输入可以自行切换，以确保系统的可靠性，也可以受控制切换，以便于线路维修时不影响系统的正常运行；两路输入分别连接与控制柜的输入接线端子上；

5、负载连接：直流屏输出分两路母线输出，即控制母线输出和合闸母线输出，没路输出母线分别分出多路支线输出；对电压要求高，电流波动下的控制电路连接与控制母线输出上，对电压要求不高、电流波动较大执行电路连接与合闸母线输出上。输出连接要确保避免超载及短路。

二、UPS不间断电源常规测试

1、过载测试

过载测试主要是检验UPS不间断电源整机的过载能力，保证即使运行中出现过负荷现象时，UPS不间断电源也能维持一定时间而不损坏设备，也是衡量UPS不间断电源的一项重要指标。

2、输入电压过压、欠压保护测试

一般UPS不间断电源允许输入电压变化±10%，当输入电压超过此范围时应报警，并转换到蓄电池供电，整流器自动关闭，当输入电压恢复到额定允许范围内时，设备应自动恢复运行，即蓄电池自动解除，转为由市电运行；在蓄电池自动投入和解除的过程中，UPS不间断电源输出电源波形应无变化。

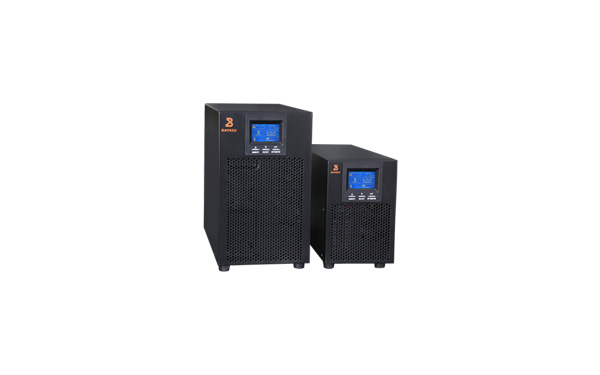

图：上海华馗电力高频UPS不间断电源

3、放电测试

放电测试主要是检验蓄电池的性能，放电试验时，一是要记录放电时间；二是要观测放电时的输出电压波形及放电保护值；三是要检查是否有“落后”电池；放电试验前必须对蓄电池作连续24h的不间断充电。

UPS不间断电源测试是为了确保UPS不间断电源设备顺利进行工作，同时，掌握正确的UPS不间断电源测试方法，相对而言显得至关重要。若对本文《UPS不间断电源安装测试》内容，存在疑问或建议，或对上海华馗电力UPS不间断电源设备感兴趣者，请与工作人员联系。
