华馗电力高级机电工程师在线讲解：在线式UPS不间断电源的基本工作方式

在线式UPS不间断电源基本工作方式主要有：单机工作方式、多机工作方式；多机工作方式分为：串联备份、并联工作方式；而多机并联工作方式又分为并联冗余、并联增容以及并联热备份工作方式。那么，下面，小编将邀请到上海华馗电力高级机电工程师，针对《在线式UPS不间断电源的基本工作方式》进行详细说明。

1、单机工作方式

单机工作方式可达到的水平时：平均无故障时间为15-40万小时，可用性为99.999~-99.9999%；同时单机工作方式可分为单输入电源和双输入电源。
结构：

图：单输入电源

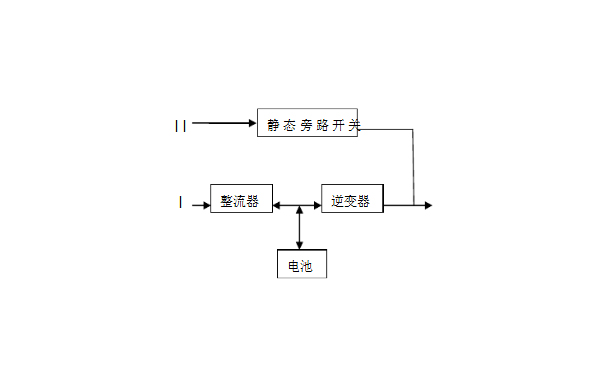

图：双输入电源

单输入电源和双输入电源两种方案比较

单输入电源：由于静态旁路和整流器输入是统一路市电电源，当市电电源故障时，整流器和旁路就同时失去了输入电源。这时，一旦电池能力耗尽，UPS不间断电源就只能停电。但是，单电源供电方案，施工简单，在无法提供第二路可靠市电电源的情况下，也是一种选择。

双输入电源：由于静态旁路和整流器输入交流电源是由两路不同来源的市电供给，因而当输入市电发生故障时，若此时电池组能力耗尽，UPS不间断电源仍可由静态旁路将输入市电送到负载上，使负载不致停电。

2、串联备份

串联备份方式将UPS不间断电源2输出接在UPS不间断电源1的静态旁路输入上；这样，UPS不简单电源1的逆变器输出就会与UPS不间断电源2的输出保持同步；当UPS不间断电源因各种条件停止时，UPS不间断电源1的静态旁路将打开，由于UPS不间断电源2直接向负载供电，负载始终由UPS不间断电源逆变器的优质电源供电。

结构

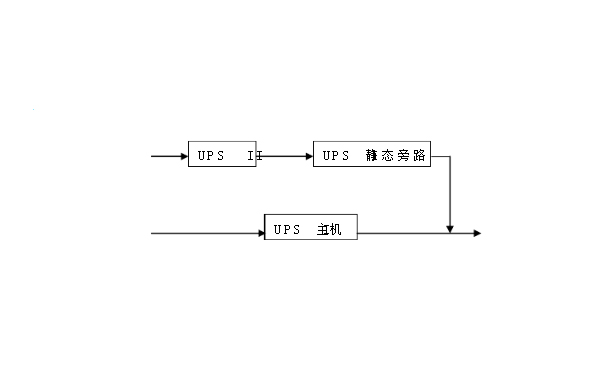

图：串联备份

缺点：

UPS不间断电源利用率低，两台UPS不间断电源中，经常工作的是UPS不间断电源1，UPS不间断电源2处于空载备用状态。

3、并联热备份

结构：

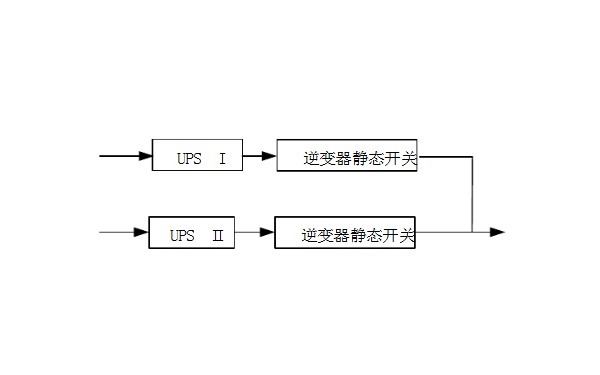

图：并联热备份

两台或多台UPS不间断电源输出并联在一起，所有UPS不间断电源通过内部通讯系统使输出处于同步状态；但每台UPS不间断电源的输出静态开关的状态时不同的，通过设置，可设定一台或多台UPS不间断电源处于工作状态，其它的UPS不间断电源输出备用状态。当主用UPS不间断电源出现故障时，备用UPS不间断电源立即开通，使负载供电不中断。这种热备份工作状态中，主要UPS不间断电源和备用UPS不间断电源可随时通过命令进行转换，同时，便于UPS不间断电源设备进行维护和保养。

4、并联冗余

结构：

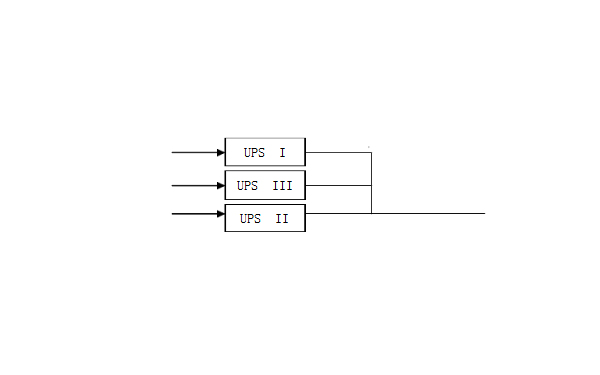

图：并联冗余

UPS不间断电源并联工作方式，基本的工程是：两台或以上UPS不间断电源输出并联在一起，各UPS不间断电源之间通过一定的通讯和调控技术，使各台UPS不间断电源输出相位一致。通过均流技术，使每台UPS不间断电源承担的负载电流也保持一致。
