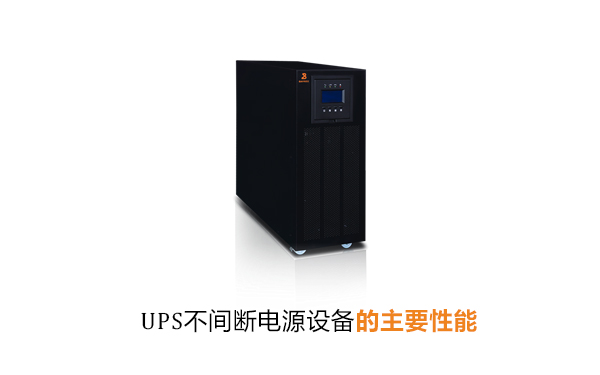

华馗电力机电工程师讲解：UPS不间断电源设备的主要性能

UPS不间断电源在计算机系统和网络应用中，主要起到两个作用，一是应急使用，防止突然断电而影响正常工作，给计算机造成损害；二是消除市电上的电涌、瞬间高电压、瞬间低电压、电线噪声和频率偏移等“电源污染”改善电源质量，为计算机系统提供高质量的电源。下面，上海华馗电力高级机电工程师从UPS不间断电源输入性能、输出性能、保护性能等方面，详细讲述《UPS不间断电源的主要性能》内容。

一、UPS不间断电源输入性能

1、输入电压范围

是指保证UPS不间断电源转入电池逆变供电的市电电压范围；输入电压范围越宽，UPS不间断电源电池放电的可能性减少，这有益于电池使用寿命的延长。目前UPS不间断电源输入电压范围一般为（-15%~+10%）Ue之间；

2、频率输入范围

指UPS不间断电源能自动跟踪市电、保持输出电压与输入电压同步的频率范围；UPS不间断电源输入频率范围一般为50±5%Hz；

3、输入功率因数

输入功率因数高是衡量是否对电网存在污染的一个重要性能指标；输入功率因数低时，不仅在吸取有功功率的同时，还要吸收无功功率，其结构增加了系统配电容量，影响系统供电质量。

4、输入电流谐波

因为可控硅的关断和开通，UPS不间断电源的输入电流中含有丰富的谐波成分，它形成了输入的无功功率，是造成UPS不间断电源输入功率因数低的一个重要因数。

5、输入频率范围

指UPS不间断电源能自动跟踪市电、保持输出电压与输入电压同步的频率范围。UPS输出电压对输入电压的跟踪主要是为了保证UPS不间断电源在必须时能够顺利地进行旁路切换，避免由于输入输出电压相差过大引起逆变器模块电源和交流旁路电源间出现很大的环流而损害。

二、UPS不间断电源输出性能

1、输出电压表波形失真度

指UPS不间断电源输出波形中谐波分量所占的比率。常见的波形失真有：削顶、毛刺、畸变导尿管；失真度越小，对负载可能造成的干扰或破坏就越小；

2、输出电压稳压精度

指市电一逆变供电时，当输入电压在设计范围内，负载在满负荷内100%变化时，输出电压的变化量与额定值的百分比；输出电压稳定程度越高，UPS不间断电源输出电压的波动范围越小，也就是电压精度越高。

3、输出功率因数

指UPS不间断电源输出端的功率因素，表示带非线性负载能力的强弱。负载功率因数低时，所吸收的无功功率就大，将增加UPS不间断电源的损耗，影响可靠性。

4、三相不平衡能力

对于三进三出的UPS不间断电源设备来说，若出现三相的每一相电流不一致，就会造成输出电压的不平衡。具有100%负载不平衡能力的UPS不间断电源，表示该UPS不间断电源允许一相输出带满载，而其他两相空载。

5、输出电流峰值因数

指UPS不间断电源输出所能达到的峰值电流与平均电流之比；一般峰值因数越高，UPS不间断电源所能承受的负载冲击电流越大。

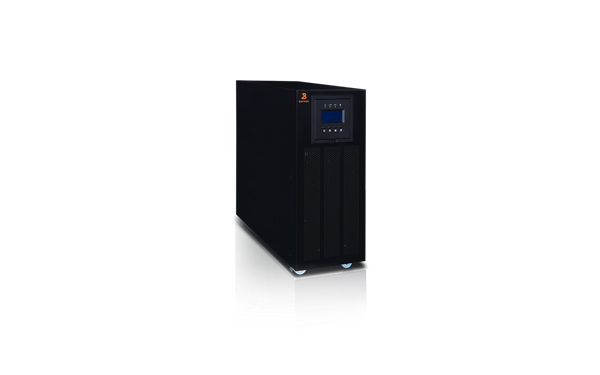

图：上海华馗电力UPS不间断电源设备图

三、UPS不间断电源保护性能

1、输入过压/欠压保护

指当UPS不间断电源逆变单元出现故障时，UPS不间断电源的输出电压超出允许的范围而产生的保护动作；

2、输出过载/短路保护

指当UPS不间断电源输出回路中出现短路故障或长时间出现过载现象，为了保护UPS不间断电源的自身安全，通过控制电路将UPS不间断电源切换到旁路工作模式的保护动作。

3、电池低压保护

电池容量的大小直接决定UPS不间断电源在交流停电时能够保证不间断输出的时间长短，因此电池适时的发出电池低压告警，可以使维护人员能够了解当前电池的剩余容量和后背保障时间，采取相应的应急措施。

4、UPS不间断电源其他保护

UPS不间断电源为了保证自身系统的安全工作，另有许多的故障检测电和相应的告警信息，如器件高温告警、风扇故障告警、熔丝熔断告警、整流模块故障告警、逆变模块故障告警等。

总之，UPS不间断电源是在电网中断或异常时，确保重要负载能正常工作的电力电子设备，具有市电中断、电压浪涌、电压波形下陷、谐波干扰、频率漂移等保护功能。若对上海华馗电力UPS不间断电源设备感兴趣者，请与上海华馗电力工作人员联系。
