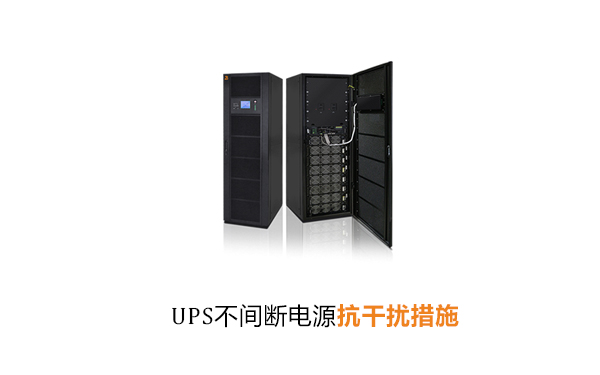

华馗电力机电工程师讲解：UPS不间断电源抗干扰措施

UPS不间断电源装置本身时集电力电子、强电、弱电与一体的设备；因此电磁环境和干扰问题必然影响着整个设备的可靠性。同时，UPS不间断电源工作在电气、电子的电磁环境中，是受害者也是产生着，一旦产生干扰，将影响到主机的工作，特别是当UPS不间断电源使用通信功能时，其干扰造成的后果往往使系统误动作，甚至瘫痪。那么，本期，上海华馗电力高级机电工程师将详细讲述《UPS不间断电源抗干扰措施》。

一、干扰的形式

干扰有串模干扰和共模干扰两种；创模干扰是指串联与信号源之间的干扰，它产生的原因可归结为长线传输的电感、分布电容的相互干扰以及工频之间的干扰等。

共模干扰是指引起回路对地电位发生变化的干扰，即对地干扰。共模干扰可为直流，也可为交流；往往是造成装置不能正常工作重要原因之一。

二、干扰对UPS不间断电源的影响

1、元件损坏，UPS不间断电源装置中有很多重要元件，强干扰引起的浪涌电压极易造成元件的损坏；

2、运算错误或逻辑错误；UPS不间断电源中输出数据、运算中间结果和控制标志字都放在数据存贮器中，强干扰易引起数据发生改变。

3、程序运行异常；UPS不间断电源系统在运行过程中，一些随机因素会破坏程序的正常执行顺序而造成程序跑飞或进入死循环。程序运行出现异常，若不能及时恢复，系统将发生故障，甚至引发事故。

三、抗干扰的方法

1、抑制干扰源，UPS不间断电源可采用无触点继电器和接触器代替有触点的继电器和接触器，以抑制它们动作时产生的电磁和噪声干扰；

2、消除干扰源于UPS不间断电源之间的干扰耦合与辐射，切断电磁干扰的传递途径或者提高传递途径对干扰的衰减能力；可在传播途径上加屏蔽、滤波和非线性控制器；

3、加强UPS不间断电源的抵抗电磁干扰的能力，降低其对电池干扰灵敏度；可采用屏蔽、接地、隔离等抑制共模干扰，采取滤波等抑制串模干扰。

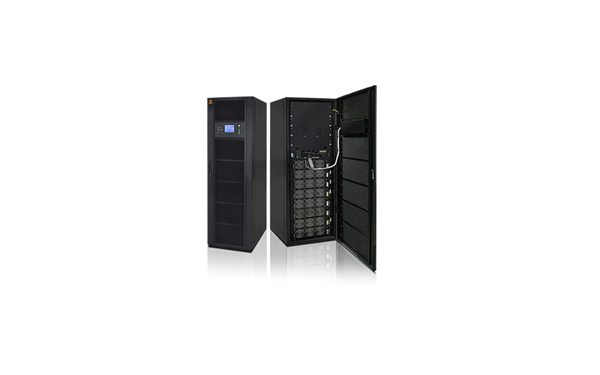

图：上海华馗电力UPS不间断电源

四、UPS不间断电源抗干扰措施

1、从电路和器件上考虑抗干扰：可采用专门的电子器件、电路来抑制电路中的各种干扰；

2.、接地抗干扰：在电子电路中，正确而合理地接地时抗干扰的重要措施之一；对于高频电路宜采用多点接地，低频电路应一点接地。

3、屏蔽与隔离：

（1）装置控制单元外部高电压、大电流的模拟量经过电压、电流变换器隔离、变换后才能进入微机系统；

（2）外部开关量经过光隔离进入单片机控制系统；

（3）在电压、电流变换器的原副边之间加屏蔽隔离层；

4、从布线上考虑抗干扰：对于控制部分的布线主要考虑信号与电源线分开走线，可采用扭绞线、屏蔽线或同轴电缆进行信号之间的隔离和去耦合，同时要注意信号线不要与动力线平行。

本期主要讲述了干扰的影响、抗干扰的方法、UPS不间断电源抗干扰措施等方面，若对本期文章存在疑问或建议，或对上海华馗电力UPS不间断电源设备感兴趣者，请与工作人员联系。
