上海华馗电力高级机电工程师讲解：在线式UPS电源原理

在UPS电源中，按照工作方式的不同，可分为在线式UPS电源、后备式UPS电源及在线互动式UPS电源。本期，上海华馗电力高级机电工程师将详细讲述《在线式UPS电源原理》。

在线式UPS是指不管电网电压是否正常，负载所用的交流电压都要经过逆变电路，逆变器一直处于工作状态。所以当停电时，UPS电源能马上将其存储的电能通过逆变器转化为交流电对负载进行供电，从而达到了输出电压零中断的切换目标。


在线式UPS电源特点

1、当市电电压变化范围为180~250V时，它的输出电压稳定范围可达220V±3%，正弦波的工作频率稳定范围在50Hz±1%。

2、在线式UPS电源输出正弦波的波形失真系数最小，一般小于3%。

3、从市电供电到市电中断的过程中，在线式UPS内部并没有产生任何转换动作，其对负载供电的转换时间为零。

4、在线式UPS电源同后备式UPS电源相比，具有优良的输出电压瞬变特性。一般在l00%负载加载或100%负载减载时，它的输出电压变化范围为1%左右，这种变化的持续时间一般为1~3周波。

5、在线式UPS电源一般采用20kHz以上的PWM技术，其噪声较小，约为50dB。

6、在线式UPS电源的控制电路中，采用输入变压器、输出变压器及光电耦合器件等将“强电”驱动部分与“弱电”控制线路部分从电的角度隔离开来，因而电路的可靠性得到了极大的提高。这种UPS的故障率一般都很低。

7、有极宽的输入电压范围，无切换时间且输出电压稳定精度高，特别适合对电源要求较高的场合，但是成本较高。

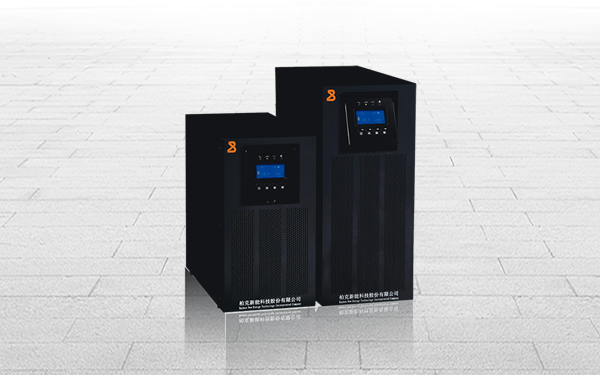

图：上海华馗电力高频在线式UPS电源

在线式UPS电源工作原理

在市电正常时，由市电进行整流提供直流电压给逆变器工作,由逆变器向负载提供交流电；

在市电异常时，逆变器由电池提供能量，逆变器始终处于工作状态，保证无间断输出。


本文主要讲述《在线式UPS电源原理》专题内容，若对本文存在疑问或对上海华馗电力UPS电源感兴趣者，请与上海华馗电力工作人员联系，更多UPS电源资讯，请关注下一期内容《后备式UPS电源原理》。
