上海华馗电力高级机电工程师讲解：后备式UPS电源原理

在UPS电源中，按照工作方式的不同，可分为在线式UPS电源、后备式UPS电源及在线互动式UPS电源。本期，上海华馗电力高级机电工程师将详细讲述《后备式UPS电源原理》。

后备式UPS电源，又称非在线式UPS电源、离线式；新标准IEC62040-3规定为被动后备式。平时处于蓄电池充电状态，在停电时，逆变器紧急切换到工作转态，将电池提供的直流电转变为稳定的交流电输出。


特点

1、优点：体积小，效率高，价格低廉，运行费用低。由于在正常情况下逆变器处于非工作状态，电网电能直接供给负载，因此后备式UPS的电能转换效率很高。


2、缺点：负载同上线供电系统没有真正隔离；较长的转换时间，缺少真正的静态开关，这意味着把负载转换到逆变器所需要的时间相对较长。虽然某些应用场合下这种转换时间是可以接受的(例如单独的计算机等)，但这种性能是不能满足大型或复杂的敏感型负载的要求(例如大型计算机中心，电话交换机等)；输出电压不能调整；输出频率取决于交流输入电源的频率，也不能调整。

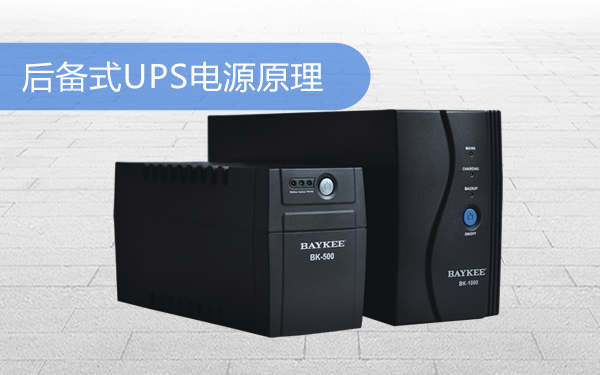

图：上海华馗电力后备式UPS电源产品图

应用场所

后备式UPS电源主要适用于市电波动不大，对供电质量要求不高的场合。后备式UPS电源切换时间一般小于10毫秒，因此不适合用在关键性的供电场所。不过实际上切换时间很短，而一般计算机或用电设备本身的交换式电源供应器在断电时应可维持10毫秒左右，用电设备一般不会因为这个切换时间而出现问题



本文主要讲述《后备式UPS电源原理》专题内容，若对本文存在疑问或对上海华馗电力UPS电源感兴趣者，请与上海华馗电力工作人员联系，更多UPS电源资讯，请关注下一期内容《在线互动式UPS电源》。
